| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-100/35 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | une seule phase | Capacité nominale: | 100kVA |
|---|---|---|---|
| Voltage primaire: | 34500GrdY/19920 | Voltage secondaire: | Pour les appareils à combustion |
| Classement d'isolation: | Isolation de classe E - 120°C, 248°F | Impédance: | 20,4% |
| Matériau d'enroulement: | D'autres métaux | Efficacité: | 99,15% |
| Surligner: | Transformateur à huile à phase unique de 100 KVA,34Transformateur monté sur une plaque d'huile de 5 kW,99.15% Transformateur monté sur le tampon |
||

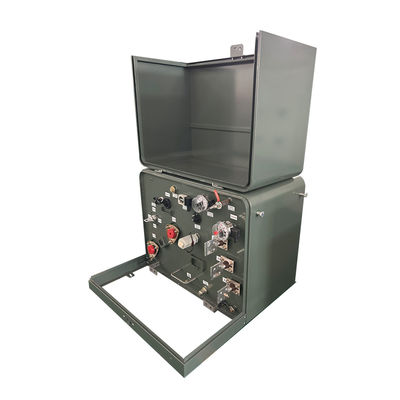

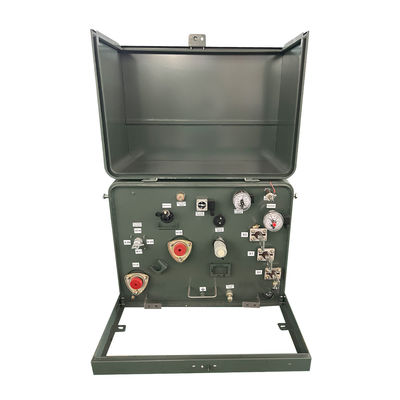

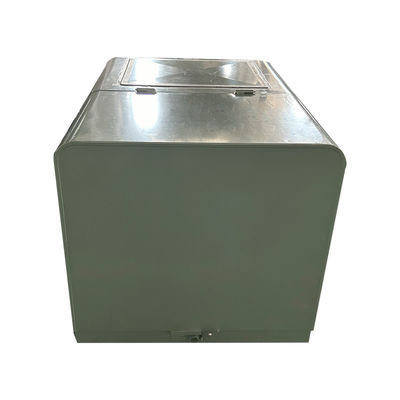

Transformateur monté sur un tampon à phase unique de 100 KVA, huile immergée, distribution électrique de 34,5 KV à 240 V
Caractéristique de performance
1) Sous-station de transformateur combiné, le haut de l'armoire est doté d'une structure en laine de roche avec pince en tôle d'acier qui dispose d'un conduit de ventilation,peut réduire efficacement le rayonnement solaire et assurer la dissipation de la chaleur.
2)La surface de l'ensemble de la coque du placard est pulvérisée par des imprimantes et des peintures spéciales qui ont une forte capacité anticorrosion.
3) L'intérieur peut être divisé en chambre haute tension, chambre transformateur et chambre basse tension respectivement.
4) Il est également équipé d'un dispositif d'échappement automatique de contrôle de température pour assurer la plage de température.
5) Chaque unité est équipée d'un système de commande, d'affichage et d'éclairage chargé impeccable.
6)L'équipement de l'appareil est conforme à l'exigence de protection IP33, présente une conception, une structure et une technologie raisonnables, une bonne qualité et une maintenance facile.
Principales données
| Type de transformateur | Monté sur une rampe, de type compartimenté I et II |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Polarité | Additif |
| Phases | Une seule phase |
| Capacité | 100 KVA |
| Groupe de vecteurs | II6 |
| Voltage primaire | 34500GrdY/19920 |
| Classe de tension primaire | Classe 35 kV |
| Phasor primaire | Wye au grain |
| BIL primaire | 150 KV |
| Voltage secondaire | 240/120 (L-N-L) pour une distribution de 120/240V |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Déplacement à double enroulement en phase unique |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Classification du commutateur | 200 ampères, 35 kV |
| Impédance | 20,4% typique |
| Type de connexion primaire | Front mort |
| Accord de résiliation principal | Règlement ANSI de type I |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 51 dBA |
| Dimensions* | 36.5''-W x 42.5''-D x 36''-H |
| Poids total (liquide rempli) * | 2,024.36 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité | 99Je suis désolé. |
Caractéristique
1)Deux puits universels à haute tension à serrage à serrage externe pour l'alimentation en boucle ou un puits à serrage à serrage externe pour l'alimentation radiale
2)Trois boîtiers à basse tension serrés à l'extérieur avec des boutons en cuivre filetés, y compris un terminal neutre entièrement isolé avec courroie de terre amovible
3)Montages de boîtiers en relief; fond de compartiment d'huile creusé
Dispositifs de levage en acier inoxydable à filetage montés à flush
4)Dispositif automatique de dépression
5)Huile minérale électrique avec inhibiteur d'oxydation
6)Coupe amovible avec broches et barils en acier inoxydable résistant à la corrosion
7)Encastrement en acier doux et seuil amovible fixé avec du matériel en acier inoxydable
8)Soutien de montage de l'accessoire du panneau avant;
9)Surfaces supérieures en dôme sur le capot et le compartiment huile pour empêcher la rétention d'eau
10)Soucoupe de remplissage d'huile/soucoupe de niveau d'huile;Soucoupe de vidange d'huile;Dispositions de mise à la terre du réservoir
11) Ensemble de verrouillage résistant à la corrosion avec boulon de sécurité à penta-tête captive, écrous flottants et cadenas
12)Des désignations de boîtiers décalisées ou imprimées
13)Plateau de nom en aluminium anodisé gravé au laser
14) Répond ou dépasse les normes actuelles ANSI, IEEE, NEMA, CSA et DOE selon le cas
Spécification
| Transformateur monophasé de 25kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (en %) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 Les personnes physiques et morales qui ne sont pas membres de la famille | 110 220 230 400 480 | II0, II6 | Les équipements électroniques | 10,0 à 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Le dessin
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
