| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-2000/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 2000KVA |
|---|---|---|---|
| Voltage primaire: | 600Y/347 ou personnalisé | Voltage secondaire: | 13200GrdY/7620 ou personnalisé |
| type de transformateur: | Protection montée | Hausse de température: | 65°C |
| Impédance (typique): | 50,75% | Classe de refroidissement: | Nom de l'organisme |
| Surligner: | Transformateur à 3 phases de 2 Mva,Transformateur électrique à trois phases 600 V,Transformateur électrique à 3 phases 13200V |
||

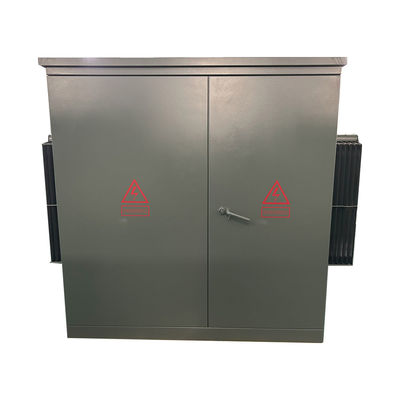

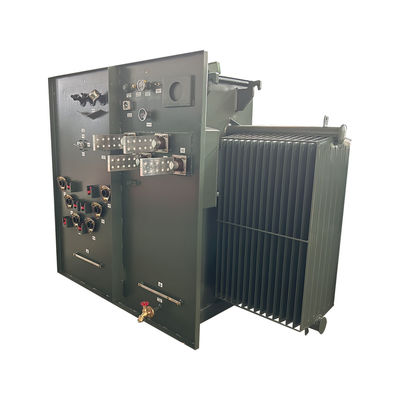

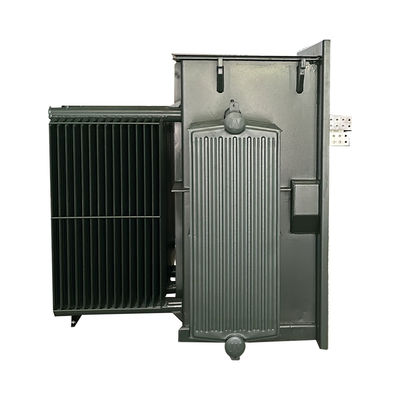

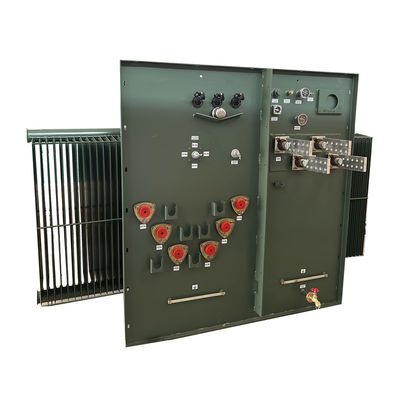

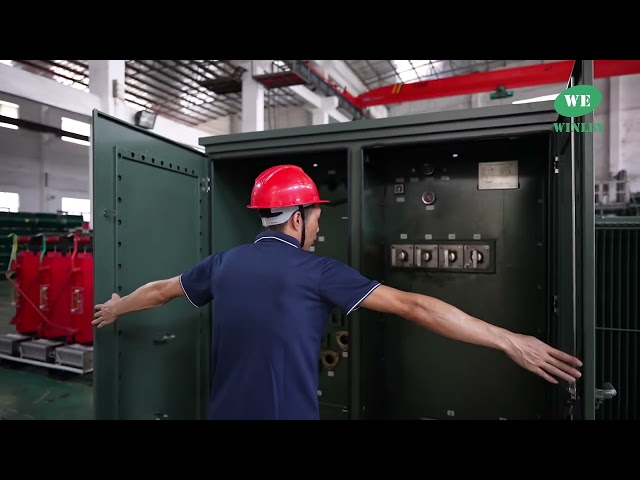

2Mva 2000Kva Step Up Pad monté à trois phases Transformateur électrique 600V à 13200V
Structure du produit
1)La partie transformatrice et la partie du cabinet de commande de la variante américaine, dont la partie transformatrice est une structure entièrement scellée,et l'huile isolante peut être deux types d'huile à point d'allumage élevé ou d'huile ordinaire.
2)L'armoire de commande est divisée en une chambre haute tension et une chambre basse tension.
3)La salle haute tension est équipée de: prise de câble haute tension, arrêt de foudre, manche de commande de l'interrupteur de charge, manche d'interrupteur d'interrupteur non-excitation, fusible de prise, soupape de décharge de pression,thermomètre, manomètres de pression, manomètres de position d'huile, bouchons de remplissage d'huile, vannes d'évacuation d'huile, etc., interrupteurs de charge, échangeurs de robinets à déclenchement, fusibles encastrés, etc.sont tous immergés dans l'huile de transformateur avec le noyau du transformateurLe câble haute tension et le transformateur sont reliés par des connecteurs de câble à coude.
4)Le côté basse tension peut être installé avec des disjoncteurs à air, des transformateurs de courant, ainsi que des compteurs d'énergie électrique, des ampéromètres et des voltmètres,et les circuits de sortie et les dispositifs de compensation de la capacité peuvent être configurés en fonction des besoins de l'utilisateur.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Opération | Opération d'accélération |
| Phases | Trois phases |
| Capacité | 2 MVA (2000 KVA) |
| Groupe de vecteurs | YnD1 |
| Voltage primaire | 600Y/347 |
| Classe de tension primaire | 1Classe de 2 kV |
| Phasor primaire | Le Wye-N |
| BIL primaire | 30 KV |
| Voltage secondaire | 13200GrdY/7620 |
| Classe de tension secondaire | Classe 15 kV |
| Phasor secondaire | Wye au grain |
| BIL secondaire | 95 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance (typique) | 50,0 à 7,5% |
| Type de connexion primaire | En direct devant |
| Type de connexion secondaire | Front mort |
| Rating du commutateur de rupture de charge | 200 ampères et 15 kV |
| Localisation du commutateur de rupture de charge | Compartiment avant haute tension (HV) |
| Normes d'efficacité | Répond aux normes du DOE 2016 et aux normes ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Rating du moteur à impulsions | N/A |
| Fluide isolant | Fluide isolant biodégradable à base d'huile végétale naturelle ester - Fluide autre que PCB |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 61 dBA |
| Classification de l'élévation | 3300 pieds (1000 mètres) au-dessus du niveau de la mer |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Dimensions | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température. |
| Poids à sec (hors huile) * | 4,566 lb |
| Poids total (liquide rempli) * | 10,567 lb |
| Efficacité en % | 99.40% |
| Aucune perte de charge (en watts) | +/- 2 100 W |
| Perte totale de charge (en watts) à 100% | +/- 14 500 W |
Photos de l'usine
Spécification
| Transformateur monté sur une plate-forme en trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
