| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-50/35 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | Une seule phase | Capacité: | 75 KVA |
|---|---|---|---|
| Méthode de refroidissement: | SUR UN; Auto-refroidi | Niveau sonore: | 50 dBA |
| Voltage primaire: | Pour les appareils électroniques | Voltage secondaire: | Pour les appareils à sous-vêtements |
| Hausse de température: | 65°C | Matériel de enroulement: | D'autres métaux |
| Surligner: | Transformateur de distribution de type à poteau,Transformateur de distribution électrique de 75kva,Transformateur électrique monté sur un poteau 240V |
||

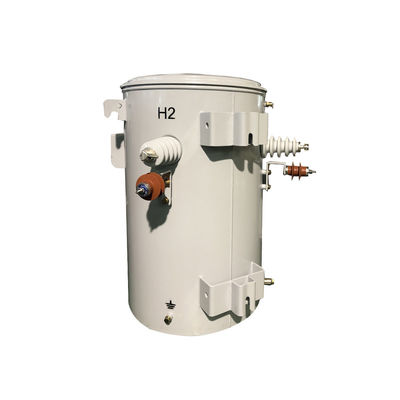

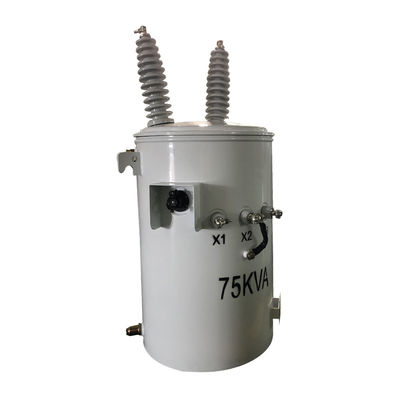

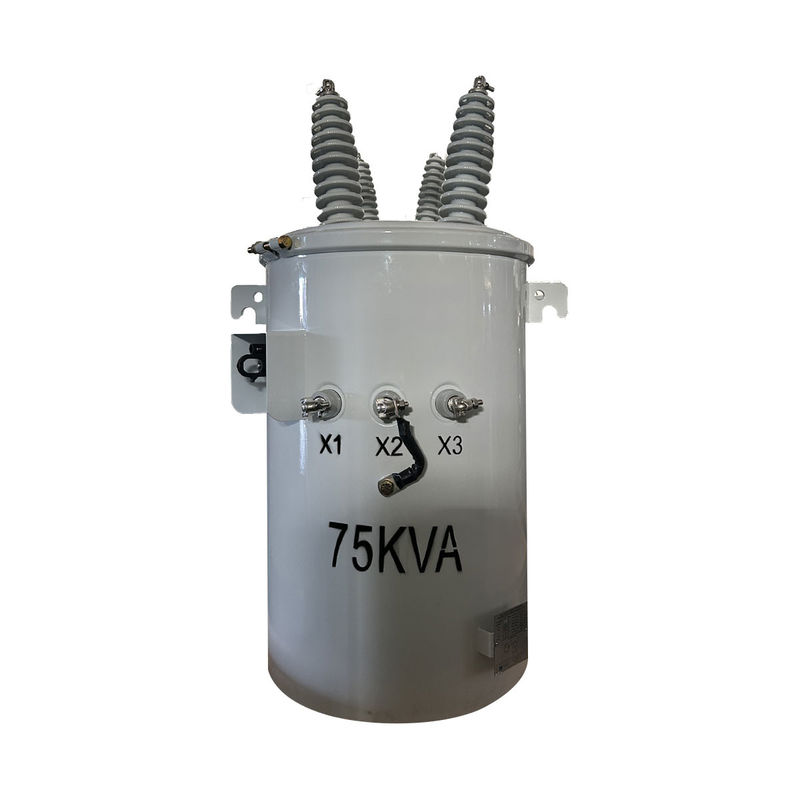

Transformateur de distribution de type à poteau électrique à phase unique de 75kva de 34500V à 240V
Caractéristique standard
Principales données
| Type de transformateur | Transformateur de distribution aérienne de type classique |
| Configuration du transformateur | Poteaux remplis de liquide montés |
| Phases | Une seule phase |
| Capacité | 75 KVA |
| Voltage primaire | Pour les appareils électroniques |
| Classe de tension primaire | Classe 35 kV |
| Phasor primaire | Le Delta |
| BIL primaire | 200 kV |
| Voltage secondaire | Pour les appareils à commande numérique: |
| Classe de tension secondaire | 1Classe de 2 kV |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Touchez le changement | Changement de pression de 5 positions avec poignée de commande externe |
| Impédance | 30,5% typique |
| Capacité du fluide* | 21.51 gallons |
| Poids du liquide* | Un peu plus. |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 51 dBA |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité | 990,10% |
| Aucune perte de charge (en watts) | +/- 55 W |
| Perte de charge totale (en watts) | +/- 224 W |
Les spécifications
| Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
dessins de conception
Les accessoires
Images de production
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
