| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-500/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité nominale: | Pour les appareils de traitement de l'air |
|---|---|---|---|
| Voltage primaire: | 12470GrdY/7200 | Voltage secondaire: | 208Y/120 |
| Fréquence: | 50 / 60Hz | Classe de refroidissement: | KNAN; auto-refroidi |
| Matériel de enroulement: | De cuivre \ en aluminium | Matériel: | Tôle d'acier de silicium |
| Surligner: | Transformateur monté sur plateau 12470v,Transformateur monté sur une rampe,Transformateur à trois phases de 500 kW |
||

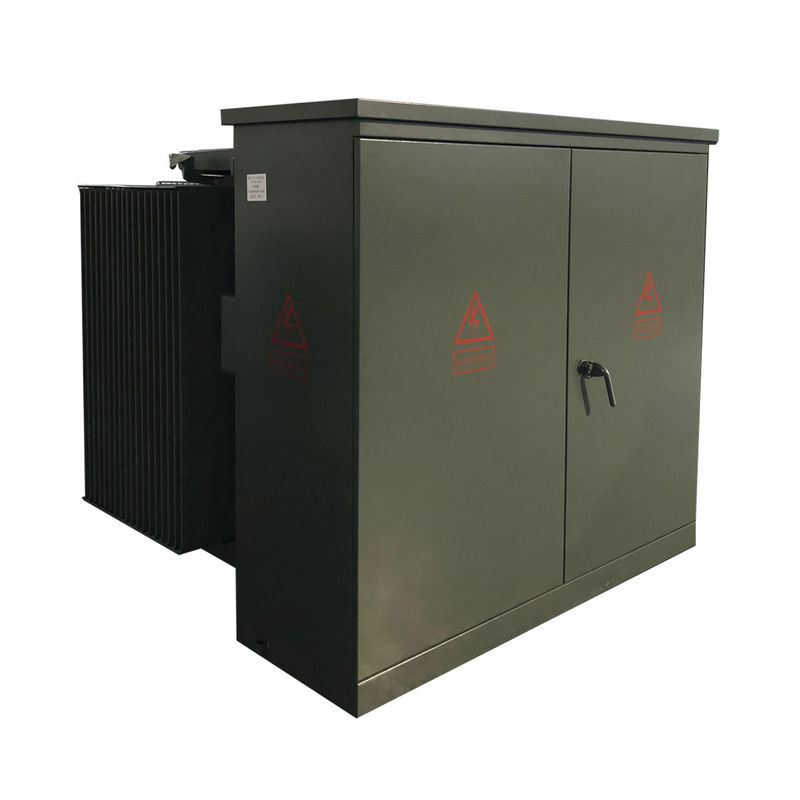

500kva Transformateur à trois phases monté sur le tampon Passer de 12470v à 208v
Résumé
Le transformateur triphasé plonge l'interrupteur de charge et le fusible du côté haute tension du transformateur avec le noyau et les enroulements du transformateur dans le même réservoir d'huile,présente les avantages d'une structure avancée, des performances fiables, des économies d'énergie et une réduction de la consommation, une utilisation flexible, une forte adaptabilité et des avantages économiques.
Définition
Nous pouvons réaliser cette sous-station selon les exigences des utilisateurs et des clients en fonction de leur dessin/diagramme de ligne unique (SLD) et de leurs besoins.V.norme IEC62271-200.Les compartiments HV et LV sont dotés de fonctionnalités complètes.
1Le compartiment H.V. dispose de diverses méthodes d'alimentation lorsque l'alimentation électrique est testée en 1 fois, il peut également être installé avec des appareils de test H.V. pour répondre à la demande de test H.V.
2Le compartiment du transformateur peut être choisi S11, S13 ou autre transformateur à faible consommation d'huile et transformateur de type sec.Le compartiment du transformateur est équipé de systèmes de refroidissement par vent et d'éclairage à démarrage automatique..
3Le compartiment à basse tension peut être fabriqué selon les besoins des utilisateurs, il adopte une structure fixe ou assemblée pour être un système d'alimentation électrique,il a de nombreuses fonctions telles que la distribution de la lumière,distribution de l'électricité, la puissance réactive, les tests de puissance électrique, etc. pour améliorer la qualité de la distribution d'énergie et satisfaire l'utilisateur.
La normeCaractéristique
1- Commutation primaire
Un changement de position de tap.
2) 4 position de commutateur de rupture de charge, peut être actionné à l'aide d'un bâton chaud et permet une flexibilité dans la réparation et l'entretien.

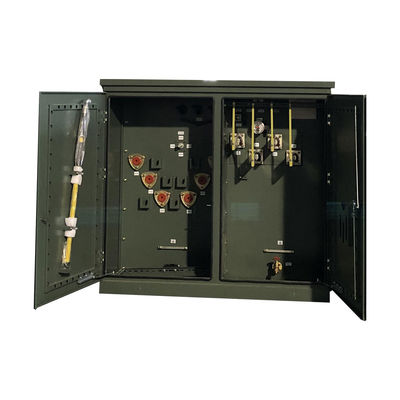

2.connexion de finition
1) Les câbles d'alimentation primaires sont reliés par des connecteurs de coude.
2)Porte-bouches à serrage externe avec inserts de freinage de charge.
3)Bouches intégrées ou non intégrées.
4) Termination secondaire Les boîtiers à serrage externe avec NEMA 4 trous, 6 trous, 8 trous, 10 trous ou 12 trous sont disponibles.
3.dispositif de protection
1) Les fusibles à baïonnette sont des fusibles à limite de courant partielle.
2) Dispositif de levage de pression à action automatique.
3) Indicateur de niveau d'huile.
4) Témpéromètre de l'huile.
5) Vacuumomètre de pression.
6) Vanne de drainage avec échantillonneur.
7)Classe de distribution, détecteurs d'oxydes métalliques, 3 à 36 kV.
8)Classe de distribution, arrêteurs de foudre de type soupape, de 3 à 27 kV.
Dessin technique
Spécification
| Capacité nominale | Perte (s) | Dimension (en mm) | Poids (en kg) | ||||
| Perte sans charge (W) | Perte au cours de la charge | W | D | H est | Poids de l'huile (L) | Poids total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1 000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Pour l'aéronef | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Pour l'aéronef | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
