Lieu d'origine: | La Chine |
---|---|
Nom de marque: | WINLEY |
Certification: | CE,ISO |
Numéro de modèle: | S-1000/15 |
Quantité de commande min: | 1 unité |
Prix: | $5000-$150000 |
Détails d'emballage: | Boîtier en contreplaqué |
Délai de livraison: | 30 jours |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 1000 pièces par mois |
type de transformateur: | Capitonnez monté, de type compartimenté | Capacité: | 1 MVA (1000 KVA) |
---|---|---|---|
Voltage primaire: | 12470GrdY/7200 | Voltage secondaire: | 208Y/120 |
Fréquence: | 60 hertz | Classe de refroidissement: | KNAN; auto-refroidi |
Impédance (typique): | 50,75% | Efficacité: | 99,20% |
Surligner: | Transformateur immergé dans l'huile,Transformateur monté sur plateau 1000kva,Transformateur immergé dans l'huile 15 kW |

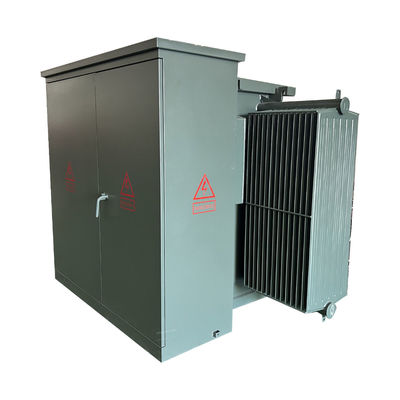

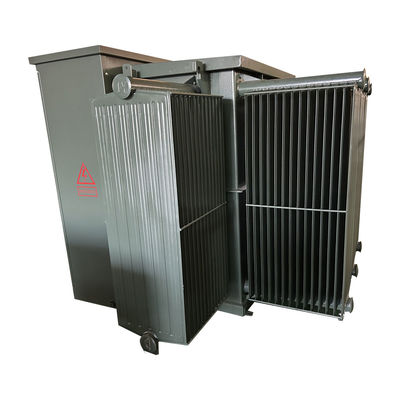

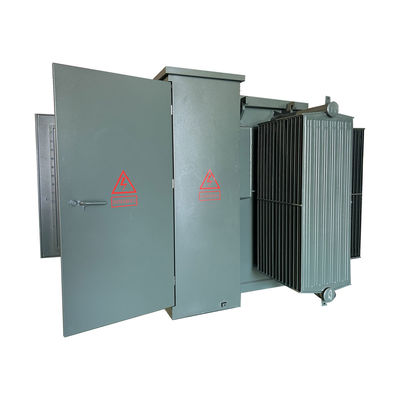

Transformateur immergé dans l'huile à trois phases électrique monté à l'étape vers le bas 1000kva 15kv
Résumé
WINLEY propose une gamme complète de transformateurs de distribution remplis de liquide ThreePhase Pad-Mounted qui répondent aux normes ANSI®/IEEE® applicables. Avec des tensions élevées allant jusqu'à 34,5 kV et des capacités nominales allant jusqu'à 5 000 kVA,Il convient aux situations de haute tension et de grande capacité, telles que les sous-stations électriques, la consommation d'énergie industrielle, etc. Dans les scénarios de haute charge et haute tension,Les transformateurs immergés dans l'huile ont de meilleures performances et stabilité.
Résultats
1) La structure est compacte et raisonnable, et le volume est faible, ce qui ne représente qu'environ un tiers de la boîte de remplacement de même capacité de style européen;
2) Structure entièrement scellée, entièrement isolée, pas besoin de mettre en place des barrières de sécurité et garantie fiable de la sécurité personnelle;
3) Il existe une variété de systèmes d'alimentation électrique au choix des utilisateurs, qui peuvent adopter une alimentation électrique terminale et réaliser un réseau d'anneau ou une alimentation électrique double;
4) Le transformateur de puissance S11 est adopté, qui présente une faible perte, une faible augmentation de température et une forte capacité de surcharge;
5) Des fusibles doubles (fusible de protection de secours + fusible de raccordement) sont utilisés pour la protection,et le fusible à fusible encastré présente les caractéristiques de double sensibilité au courant et à la température pour assurer le fonctionnement sûr et fiable du produit;
Principales données

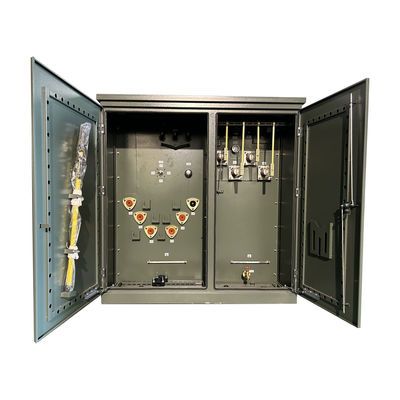

Type de transformateur | Montage sur plateau, type compartimenté |
Configuration du transformateur | Pad rempli de liquide monté |
Type d'alimentation du transformateur | Alimentation en boucle |
Phases | Trois phases |
Capacité | 1 MVA (1000 KVA) |
Voltage primaire | Le montant de l'aide est fixé au montant de l'aide. |
Classe de tension primaire | Classe 15 kV |
Phasor primaire | Wye au grain |
BIL primaire | 95 KV |
Voltage secondaire | 208Y/120 |
Classe de tension secondaire | 1Classe de 2 kV |
BIL secondaire | 30 KV |
Fréquence | 60 Hz |
Hausse de température | 65°C |
Classe de refroidissement | KNAN; auto-refroidi |
Touchez le changement | Changement d'appareil à 5 positions |
Impédance (typique) | 50,75% |
Matériau d'enroulement | D'autres métaux |
Indice de température ambiante | 40°C |
Niveau sonore | 58 dBA |
Classification de l'élévation | 3300 pieds (1000 mètres) au-dessus du niveau de la mer |
Les dimensions | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de l'environnement. |
Le poids | 8200 livres |
Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
Efficacité en % | 99.20% |
Aucune perte de charge (en watts) | +/- 1 300 W |
Perte totale de charge (en watts) à 100% | +/- 8 500 W |
Caractéristiques standard
Les transformateurs à plaquette sont fabriqués dans des puissances nominales allant d'environ 75 à environ 5000 kVA et comprennent souvent des fusibles intégrés et

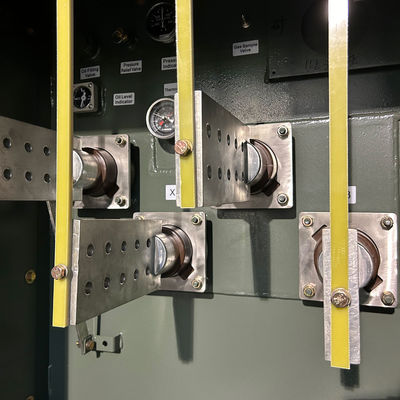

Les câbles d'alimentation primaires sont reliés par des connecteurs de coude, qui peuvent être actionnés lorsqu'ils sont alimentés à l'aide d'un
permet une flexibilité dans la réparation et l'entretien.
Notre transformateur est conçu et testé conformément aux normes de l'industrie, y compris CSA, ANSI C.57, DOE, et IEEE selon le cas.
Dessin technique
Spécification
Capacité nominale | Perte (s) | Dimension (en mm) | Poids (en kg) | ||||
Perte sans charge (W) | Perte au cours de la charge | W | D | H est | Poids de l'huile (L) | Poids total (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1 000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
Pour l'aéronef | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
Pour l'aéronef | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
