| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-15/5 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | Une seule phase | Capacité: | 15 Kva |
|---|---|---|---|
| Méthode de refroidissement: | KNAN; auto-refroidi | Impédance: | 3,5% |
| Voltage primaire: | 4160/7200GrdY | Voltage secondaire: | Pour les appareils à sous-vêtements |
| Hausse de température: | 65°C | Efficacité: | > 98,80% |
| Surligner: | Transformateur de distribution monté sur un poteau de 15 kW,Transformateur à distribution monophasique 240v,Transformateur de type huile KNAN |
||

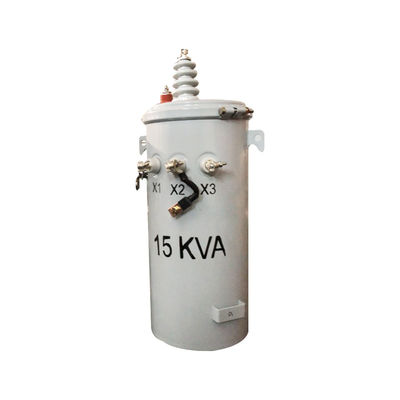

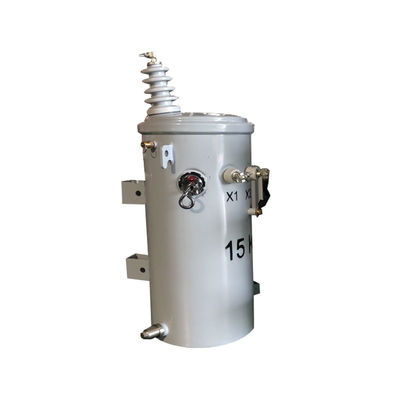

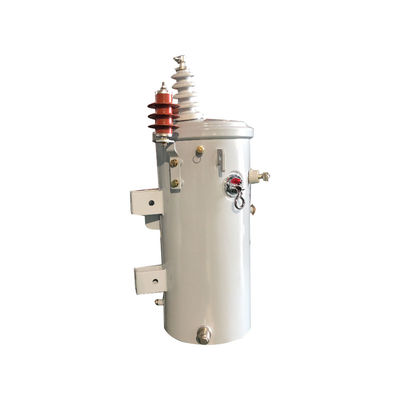

Transformateur de distribution de type à pôle monté à une seule phase de 15kva 4160v à 240v
Principales données
| Type de transformateur | Transformateur de distribution aérienne |
| Configuration du transformateur | Poteaux remplis de liquide montés |
| Phases | Une seule phase |
| Capacité | 15 KVA |
| Voltage primaire | 4160/7200GrdY |
| Classe de tension primaire | 8Classe de 7 kV |
| BIL primaire | 60 kV |
| Voltage secondaire | Pour les appareils à commande numérique: |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Déplacement à double enroulement en phase unique |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classe de refroidissement | KNAN; auto-refroidi |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 48 dBA |
| Les dimensions | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température. |
| Le poids | 256 livres |
| Efficacité | 98.80% |
| Aucune perte de charge (en watts) | +/- 137 W |
| Perte de charge totale (en watts) | +/- 468 W |
dessins de conception
Les accessoires
Spécification
| Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Caractéristique
1Les couvercles des réservoirs ont des boîtiers en porcelaine haute tension qui sont livrés avec des bornes d'anneau, qui peuvent accueillir des câbles en aluminium ou en cuivre.
2La structure de couture circulaire du couvercle du réservoir assure une répartition uniforme des contraintes et un scellement fiable.
3Les boulons à anneaux sur la paroi du réservoir servent de boîtier et de borne de basse tension et sont plaqués en étain.
4Cet article est livré avec une vanne de soulagement de pression qui est capable de s'auto-scellant.
5Selon les normes ANSI, les crochets de suspension du transformateur en haut et en bas sont conformes.
6Le terminal au sol du réservoir est un terminal au sol à boulons.
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
