| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-500/15 |
| Quantité de commande min: | 1Unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | troisième phase | Capacité: | 500 KVA ou personnalisé |
|---|---|---|---|
| Voltage primaire: | Pour l'électricité | Voltage secondaire: | 208Y/120V |
| Efficacité: | > 99,10% | Hausse de température: | 65°C |
| Impédance (typique): | 50,0 à 7,5% typique | Classe de refroidissement: | SUR UN; Auto-refroidi |
| Surligner: | Transformateur monté sur le tampon de 500 KVA,Transformateur monté sur le plateau 13800v,Transformateur de type huile à 3 phases |
||

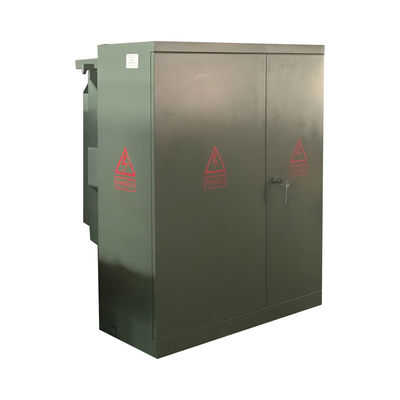

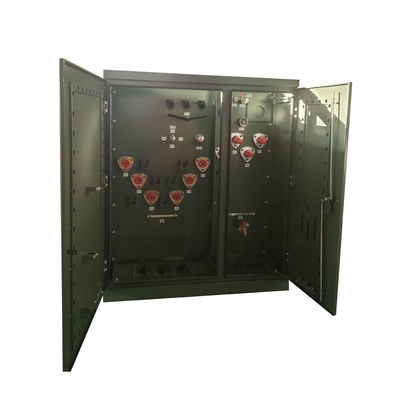

500 KVA 3 phases, huile de transformateur montée sur une plaque type 13800v à 208v
Résultats
1Les transformateurs à plaquette sont fabriqués dans des puissances nominales allant jusqu'à 10000 kVA.
2. le transformateur monté sur plaquette est conçu et testé conformément aux normes CSA, IEEE c.57, et DOE selon le cas.
3Les transformateurs montés sur des plaquettes sont remplis d'huile et ont une conception résistante aux altérations.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Trois phases |
| Capacité | 500 KVA |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | Pour les appareils électroniques |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Le Delta |
| BIL primaire | 95 KV |
| Voltage secondaire | 208Y/120 |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Le Wye-N |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C Moyenne w/ 80°C point chaud |
| Classe de refroidissement | ONAN; auto-refroidi |
| Impédance (typique) | 5% |
| Type de connexion primaire | Front mort |
| Matériau d'enroulement | D'autres métaux |
| Matériau de base | Acier orienté grain |
| Efficacité en % | 990,10% |
| Perte totale de charge (en watts) à 100% | +/- 5 000 W |
Photos de l'usine
Dessin technique
Spécification
| Transformateur monté sur une plate-forme en trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 |
||
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
