| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-1000/35 |
| Quantité de commande min: | 1Unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | troisième phase | Capacité: | 1000 KVA ou sur mesure |
|---|---|---|---|
| Voltage primaire: | 34500V ou personnalisé | Voltage secondaire: | 208Y/120 |
| Groupe de vecteurs: | Dyn1 | Hausse de température: | 65°C |
| Impédance (typique): | 50,0 à 7,5% typique | Classe de refroidissement: | KNAN; auto-refroidi |
| Surligner: | Transformateur immergé dans l'huile de phase 3,Transformateur immergé dans l'huile 208V,Transformateur monté sur le tampon de 1000 KVA |
||

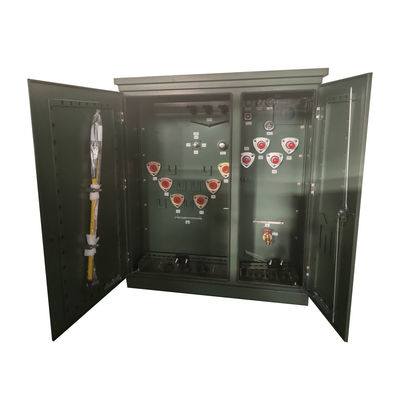

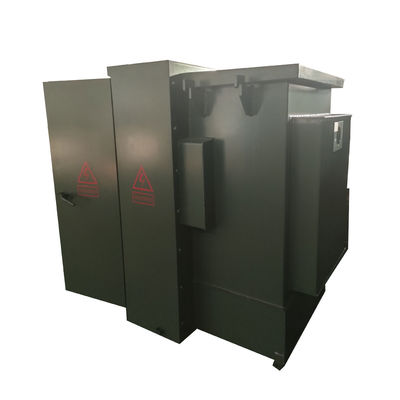

Transformateur immergé dans l'huile monté sur un tampon à 3 phases de 1000 Kva 34500V à 208V
Résultats
1) Il n'y a pas de réservoir de stockage d'huile, la hauteur du transformateur est réduite, peut économiser de l'espace d'installation et des coûts de transport.
2)L'élasticité du radiateur ondulé peut compenser le changement de volume d'huile causé par le changement de température.
3) La boîte est le réservoir de radiateur ondulé, qui a non seulement la fonction de refroidissement, mais aussi la fonction de "respiration".
4) l'huile du transformateur n'entre pas en contact avec l'air,qui empêche efficacement l'oxygène et l'eau d'immerger le transformateur et entraîne une détérioration des performances (vieillissement des matériaux et de l'huile).
5)Nouvelle structure d'enroulement à haute et basse tension, arrangement raisonnable du tube d'huile et de la connexion qui augmente la capacité de résistance mécanique et anti-raccourcissement.
6)Nous utilisons des boucles en spirale avec voie d'huile longitudinale pour produire un meilleur effet de refroidissement.Nous améliorons le soutien efficace de la face terminale de la boucle pour renforcer la capacité électrique anti-circuit court.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Trois phases |
| Capacité | 1 MVA (1000 KVA) |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | Pour les appareils électroniques |
| Classe de tension primaire | Classe 35 kV |
| Phasor primaire | Le Delta |
| BIL primaire | 150 kV |
| Voltage secondaire | 208Y/120 |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Le Wye-N |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 55/65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Touchez le changement | Changement d'appareil à 5 positions |
| Impédance | 50,0 à 7,5% typique, objectif 5,75% |
| Type de connexion primaire | Front mort |
| Méthode de protection primaire par sur courant | Fusés, immergés dans l'huile |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 58 dBA |
| Dimensions* | 73"W x 69"D x 73"H |
| Poids total (liquide rempli) * | 6,834 lb |
| Efficacité en % | 99.20% |
| Aucune perte de charge (en watts) | +/- 1 300 W |
| Perte totale de charge (en watts) à 100% | +/- 8 500 W |
Photos de l'usine
Spécification
| Transformateur monté sur une plate-forme en trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
