| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-50/15 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | Une seule phase | Capacité: | 50Kva ou personnaliser |
|---|---|---|---|
| Méthode de refroidissement: | SUR UN; Auto-refroidi | Fréquence: | 60 Hz |
| Voltage primaire: | 12470GrdY/7200 | Voltage secondaire: | Pour les appareils à sous-vêtements |
| Hausse de température: | 65°C | norme: | ANSI/IEEE |
| Surligner: | Transformateur de distribution immergé dans l'huile de 50 kW,Transformateur de distribution immergé dans l'huile de 240 V,Transformateur monté sur pôle ONAN |
||

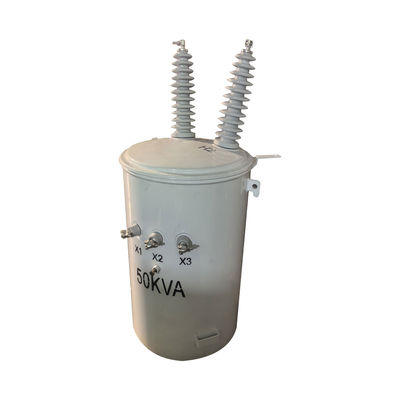

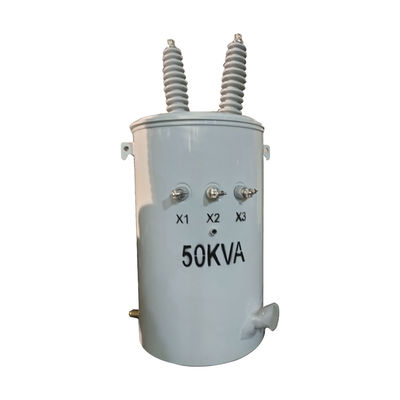

12.4kv 240v 50kva Transformateur de distribution immergé dans l'huile Transformateur monophasé monté sur un pôle
Définition
Dans le réseau de distribution avec alimentation décentralisée, le transformateur monophasique présente des avantages importants en tant que transformateur de distribution.Il peut réduire la longueur des lignes de distribution basse tensionIl adopte une conception de structure de noyau en fer à haute efficacité économe en énergie.Le transformateur est caractérisé par l'adoption d'une méthode d'installation de suspension de type pivot, un petit volume, un petit investissement dans la construction d'infrastructures, une réduction du rayon d'alimentation électrique basse tension et peut réduire les pertes de lignes basse tension de plus de 60%.Le transformateur adopte une structure entièrement scellée avec une forte capacité de surcharge, fiabilité élevée en fonctionnement continu, entretien simple et longue durée de vie.
Principales données
| Spécifications du transformateur monophasé à pôle de 100 kVA | |||
| Efficacité énergétique | CSA C802.1 | Polarité | Additif |
| Les maladies sexuellement transmissibles | CSA C2.1 | Vérification de l'efficacité de l'équipement | D'autres matériaux |
| Puissance nominale | 100 kVA | Aucune perte de charge | 208w |
| Voltage HV | 12.47kV Delta | Sur la perte de charge | 753w |
| Voltage LV | 240/120 | Fréquence | 60 Hz |
| HV BIL | 125 kV | Groupe vectoriel | - Je vous en prie. |
| LV BIL | 30 kV | Couleur | Couleur grise |
| Longueur | 730 mm | réservoirs et accessoires | 435 kg |
| Largeur | 890 mm | Poids de l'huile | 165 kg |
| Taille | 1110 mm | Poids total | 675 kg |
| Impédance | 20,93% | Méthode de refroidissement | Onan |
Les spécifications
| Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
dessins de conception
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
