| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-100/15 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| type de transformateur: | Protection montée | Méthode de refroidissement: | SUR UN; Auto-refroidi |
|---|---|---|---|
| Fréquence: | 50Hz/60Hz | Niveau d'isolation: | A/E |
| Tension primaire: | 13200GrdY/7620 | Tension secondaire: | Pour les appareils à commande numérique: |
| Capacité: | 100kVA | Phases: | Une seule phase |
| Surligner: | Transformateur d'alimentation en boucle de 100 kW,Transformateur d'alimentation en boucle à phase unique,Transformateur de type huile 12 |
||

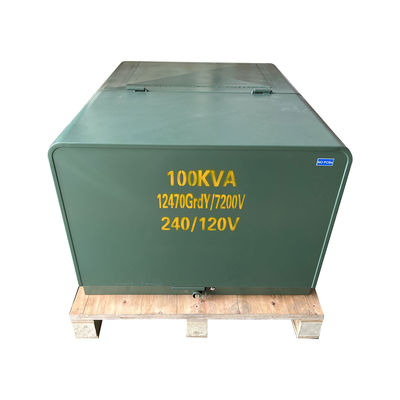

Transformateur d'alimentation en boucle monté sur un tampon à phase unique de 100kva 34,5kv 13,2kv 12,4 Kv
Récapitulatif

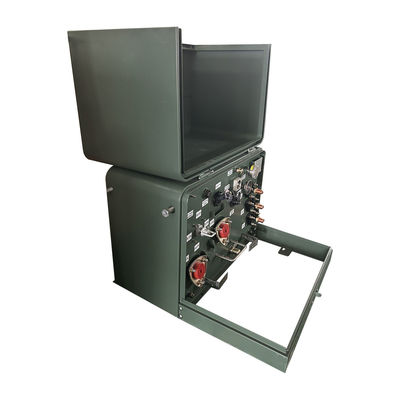

1)Les transformateurs monophasés sont placés dans un armoire avec portes et serrures, généralement à l'extérieur.
2)Tous ces transformateurs de distribution sont isolés à l'huile, réfrigérés à l'eau, disponibles en boucle ou en alimentation radiale, et sont à face morte.
3) Ces transformateurs se présentent en deux configurations de base, l'alimentation radio et l'alimentation en boucle, qui sont sélectionnées en fonction du type de circuit sur lequel les transformateurs doivent être insérés.
Détails du produit
Caractéristique
• Répondre ou dépasser les normes ANSI®, IEEE® et NEMA®
• Répond à la norme 10 CFR Partie 431 du DOE sur l'efficacité énergétique pour les transformateurs de distribution
• Le revêtement du réservoir est supérieur à IEEE Std C57.12.28TM-2005 et IEEE Std C57.12.29TM-2005 (uniquement en acier inoxydable)
• Pleine conformité avec la norme IEEE C57.12Exigences d'intégrité des boîtiers de la norme.28TM-2005
• Plaque de marque gravée au laser
• Dispositions de levage en acier inoxydable en retrait
• Dispositions de mise à la terre du réservoir
• Dispositif automatique de dépression
• huile minérale électrique
• Porte à charnière avec broches et barils en acier inoxydable
• Poche de verrouillage flottante pour un alignement facile
• Fermeture de porte en acier inoxydable
• Précautions pour le remplissage et le drainage de l'huile
• seuil amovible
• Couvercle de réservoir en dôme soudé
• Puits de bousculade à haute tension - 200 A
Spécification
| STransformateur monté sur plateau en phase ingle Spécification | ||||||||
| Rating | Le nombre de fois où la tension est supérieure à 5 | Aucune perte de charge | Perte de charge | Taille | Profondeur | Largeur | Poids de l'huile ((kg) | Poids total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19. Je suis désolé.92 13.8/8 13.2/7. Je vous en prie.6 12.47 ou 7.2 ou autres |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Accessoires facultatifs
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
