| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | 3 000 Kva |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$150000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | Il y en a trois. | Fréquence: | 50Hz/60Hz |
|---|---|---|---|
| hausse de la température: | 65° | Classe d'isolation: | E |
| Tension secondaire: | 480Y/277 | type: | Type d'huile monté sur tampon |
| Tension primaire: | 20780V ou personnaliser | Capacité évaluée: | 3 000 Kva |
| Surligner: | Transformateur monté sur le plateau 25KV,Transformateur monté sur le tampon de 3000 KVA,Transformateur immergé dans l'huile 3P 3000 Kva |
||

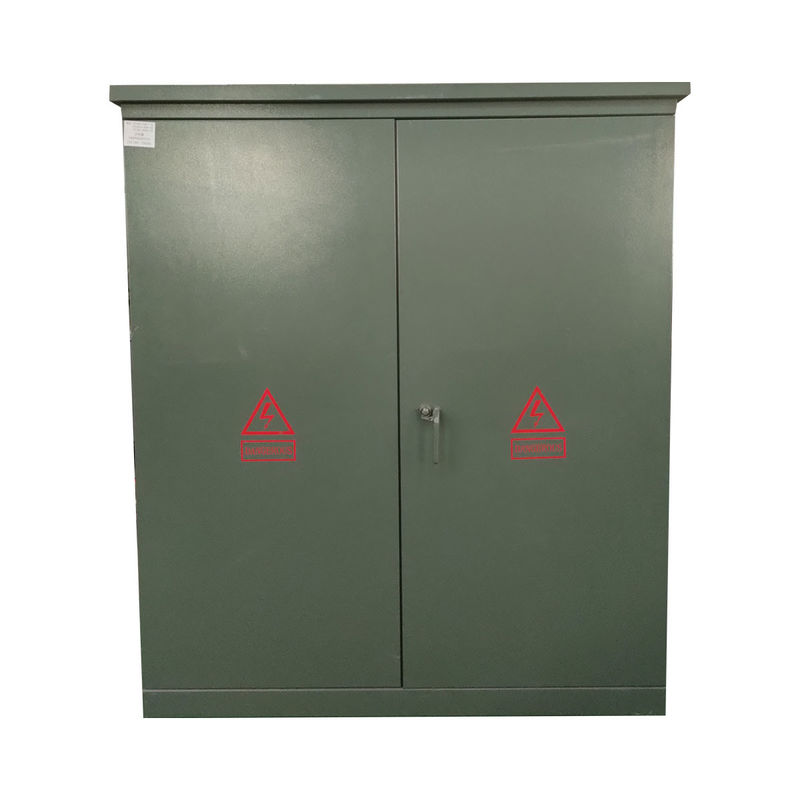

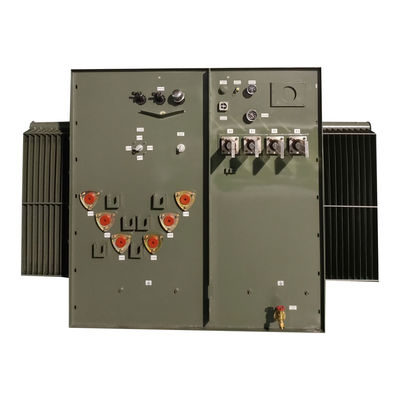

500 KVA/1000 KVA/2000 KVA Transformateur à plateau à trois phases immergé dans l'huile 13,2 KV
Résultats
1Une structure entièrement scellée et isolée peut garantir la sécurité des personnes.
2.Il est utilisé non seulement pour le réseau d'anneaux, mais aussi pour les terminaux.
3Faible perte, faible bruit, performances supérieures.
4Faible température, capacité de surcharge.
5. Le transformateur adopte une structure spéciale et ses avantages exceptionnels sont de haute qualité
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Phases | Trois phases |
| Capacité | 3 000 KVA |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | Pour les appareils électroniques |
| Classe de tension primaire | Classe de 25 kV |
| Voltage secondaire | 480Y/277 |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Touchez le changement | échangeur de claquettes à 5 positions |
| Impédance (typique) | 50,0 à 7,5% typique |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 55 dBA |
| Efficacité en % | 990,10% |
Spécification
| Transformateur monté sur une plate-forme en trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
