Lieu d'origine: | Chine |
---|---|
Nom de marque: | WINLEY |
Certification: | CE,ISO |
Numéro de modèle: | D-15/4 |
Quantité de commande min: | 1Unité |
Prix: | $1000-$10000 |
Détails d'emballage: | Caisse de contreplaqué |
Délai de livraison: | 30 jours |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 1000set/month |
Phases: | Une seule phase | capacité: | 15 Kva |
---|---|---|---|
Méthode de refroidissement: | ONAN | Impédance: | 3,5% |
Voltage primaire: | 11000V ou personnalisé | Voltage secondaire: | Pour les appareils à sous-vêtements |
Matériau d'enroulement: | Le cuivre/l'aluminium | La norme: | Le DOE/ANSI/IEEE |
Surligner: | Transformateur monté sur un poteau de 15 kW,Transformateur monté sur pôle ANSI,Transformateur de type huile IEEE |

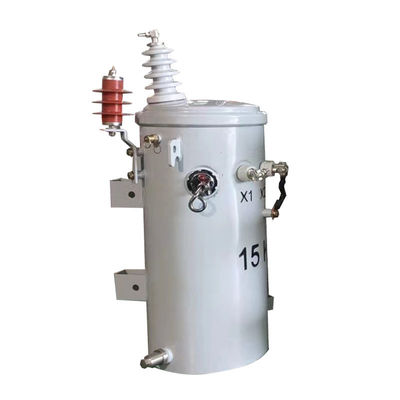

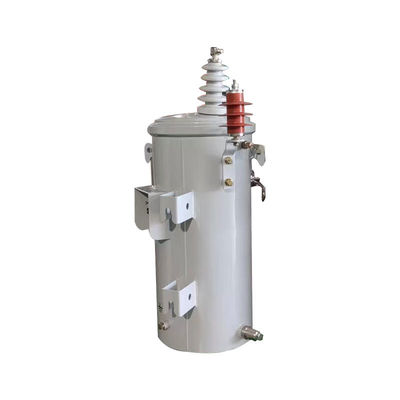

Type d'installation aérienne IEEE ANSI Transformateur à pôle monté à une seule phase de 15kva de 11000V à 240V
Caractéristique de performance
1Les produits sont largement utilisés dans la transmission et la distribution d'énergie des réseaux électriques industriels et agricoles.
2Le noyau de fer est constitué de tôle de silicium-acier laminée à froid avec une conductivité magnétique élevée et adopte une structure de planche de traction, de sorte que sa trajectoire magnétique est courte, les pertes et le niveau de bruit sont faibles.
3Le fil de compression est utilisé pour l'enroulement de sorte que les pertes sont faibles et ont une bonne capacité à résister au court-circuit.
4Le réservoir d'huile est de type cloche avec une structure de type plaque pliante complète, ayant un extérieur excellent et facile à entretenir.
Principales données
Spécifications du transformateur à poteau de 15 kVA | |||
Puissance nominale | 15 kVA | Vérification de l'efficacité | D'autres matériaux |
Voltage HV | 4.16 kV | Aucune perte de charge | 55w |
Voltage LV | Pour les appareils à sous-vêtements | Sur la perte de charge | 153w |
HV BIL | 125 kV | Fréquence | 60 Hz |
LV BIL | 30 kV | Couleur | Le gris #70 |
Longueur | 620 mm | réservoirs et accessoires | 130 kg |
Largeur | 700 mm | Poids de l'huile | 75 kg ou plus |
Taille | 880 mm | Poids total | 255 kg |
Polarité | Additif | Impédance | 2Je suis désolé. |
dessins de conception
Les accessoires
Spécification
Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
Voltage (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Caractéristique
1Les couvercles des réservoirs ont des boîtiers en porcelaine haute tension qui sont livrés avec des bornes d'anneau, qui peuvent accueillir des câbles en aluminium ou en cuivre.
2La structure de couture circulaire du couvercle du réservoir assure une répartition uniforme des contraintes et un scellement fiable.
3Les boulons à anneaux sur la paroi du réservoir servent de boîtier et de borne de basse tension et sont plaqués en étain.
4Cet article est livré avec une vanne de soulagement de pression qui est capable de s'auto-sellage.
5Selon les normes ANSI, les crochets de suspension du transformateur en haut et en bas sont conformes.
6Le terminal au sol du réservoir est un terminal au sol à boulons.
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
