| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-100/12 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Capacité: | 100kVA | Tension primaire: | 12.47kv 13,2kv 13,8kv 19,92kv 24,94kv 34,5kv Pour les appareils électriques |
|---|---|---|---|
| Tension secondaire: | Pour les appareils à commande numérique | Fréquence: | 50Hz/60Hz |
| hausse de la température: | 65°C | Système de refroidissement: | ONAN/KNAN |
| Type d'alimentation du transformateur: | Alimentation de boucle | Phases: | Unique |
| Surligner: | Transformateur monté sur plateau 100 kVA,Transformateur monté sur une plaque d'huile,Transformateur de type huile ONAN 240V |
||

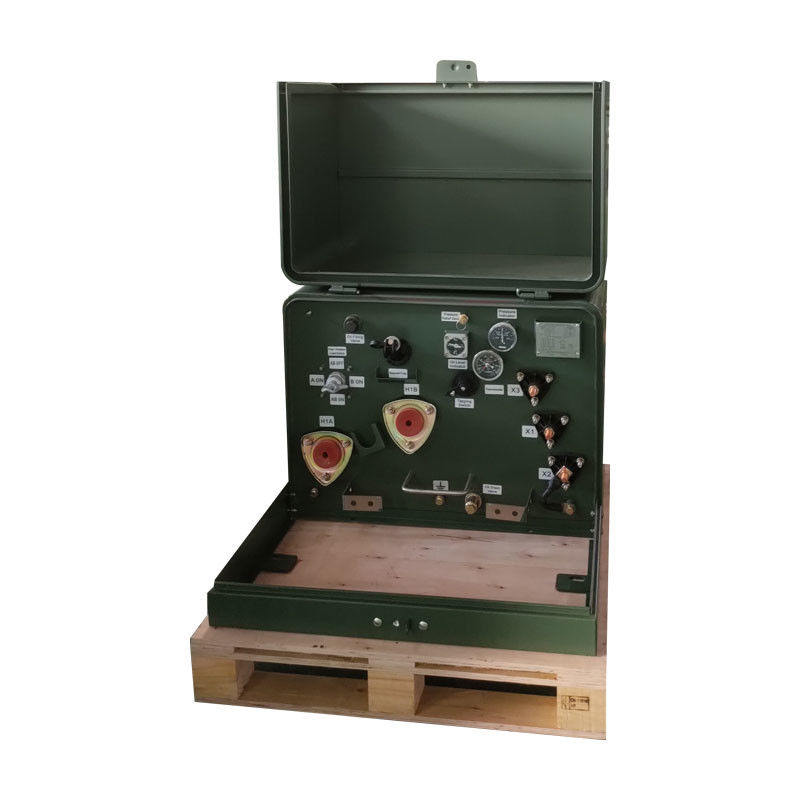

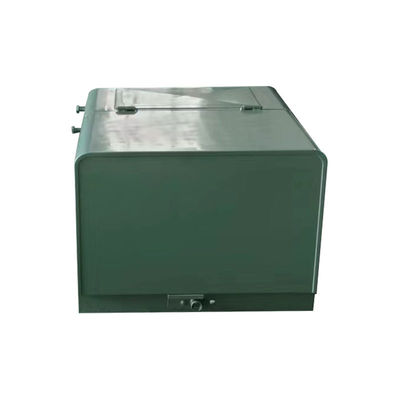

Transformateur à plateau unique de phase secondaire de 100 kVA de type huile 12470V 240V
Description du produit
Le transformateur monophasé est un transformateur de distribution immergé dans l'huile. Le transformateur traditionnel est conçu dans une coque de type boîte.faible bruit, faible perte, sécurité et fiabilité.Il est largement utilisé dans les quartiers résidentiels, les centres commerciaux, les hôpitaux, les parcs, les écoles, etc.Les transformateurs montaient sur des plaquettes à phase unique sont auto-refroidis,disponible en boucle ou en alimentation radiale, et sont à l'arrêt,répondez ou dépassez les normes ANSI/CSA/IEEE.
Paramètres du produit
| Transformateur monophasé Spécification | ||||||||
| Rating | Le nombre de fois où la tension est supérieure à 5 | Aucune perte de charge | Perte de charge | Taille | Profondeur | Largeur | Poids de l'huile ((kg) | Poids total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19. Je suis désolé.92 13.8/8 13.2/7. Je vous en prie.6 12.47 ou 7.2 ou autres |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Conception du produit
Caractéristique
1) le revêtement du réservoir du transformateur monophasé sur plaquette dépasse C57,12.8 et C57,12.29- Pleine conformité avec l'IEEE C57.12.28 normes d'intégrité du boîtier.
2) Deux puits de bousculade universels à haute tension serrés à l' extérieur pour l' alimentation en boucle ou un puits de bousculade serré à l' extérieur pour l' alimentation radiale.
3) Trois boîtiers à basse tension serrés à l'extérieur avec des boutons en cuivre filetés, comprenant un terminal neutre entièrement isolé avec courroie de terre amovible.
4) Montures de boîtiers en relief; fond de compartiment d'huile creusé.
5) Dispositifs de levage en acier inoxydable à filetage montés à flush.
6) Dispositif automatique de dégagement de pression.
7) Huile minérale électrique avec inhibiteur d'oxydation.
8) Capuche amovible avec des broches et des barils de charnière en acier inoxydable résistant à la corrosion Encastrement en acier doux et seuil amovible fixé avec du matériel en acier inoxydable.
9) Surfaces en forme de dôme sur le capot et le compartiment huile pour éviter la rétention d' eau.
10) Bouton de remplissage d'huile/bouton de niveau d'huile; Bouton d'évacuation d'huile; Dispositions de mise à la terre du réservoir.
11) Ensemble de verrouillage résistant à la corrosion avec boulon de sécurité à penta-tête captive, écrous flottants et cadenas.
Les accessoires

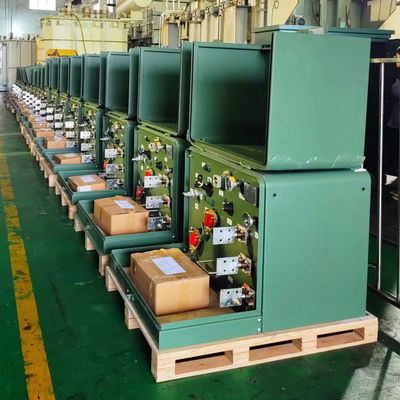

Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
