| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-167/12 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Capacité évaluée: | 167KVA | Phases: | Monophasé |
|---|---|---|---|
| Tension primaire: | 12000V | Tension secondaire: | 240V/480V |
| Fréquence: | 50Hz/60Hz | Classe de refroidissement: | KNAN ; Auto-refroidi |
| Matériel de enroulement: | D'autres métaux | l'efficacité: | 99.10% |
| Surligner: | Transformateur de distribution de puissance 12 kW,Transformateur monté sur un poteau supérieur,Transformateur de distribution de puissance de 167kva |
||

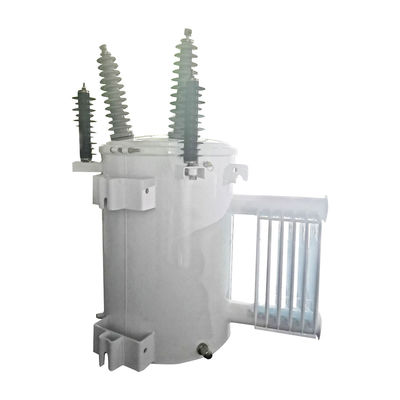

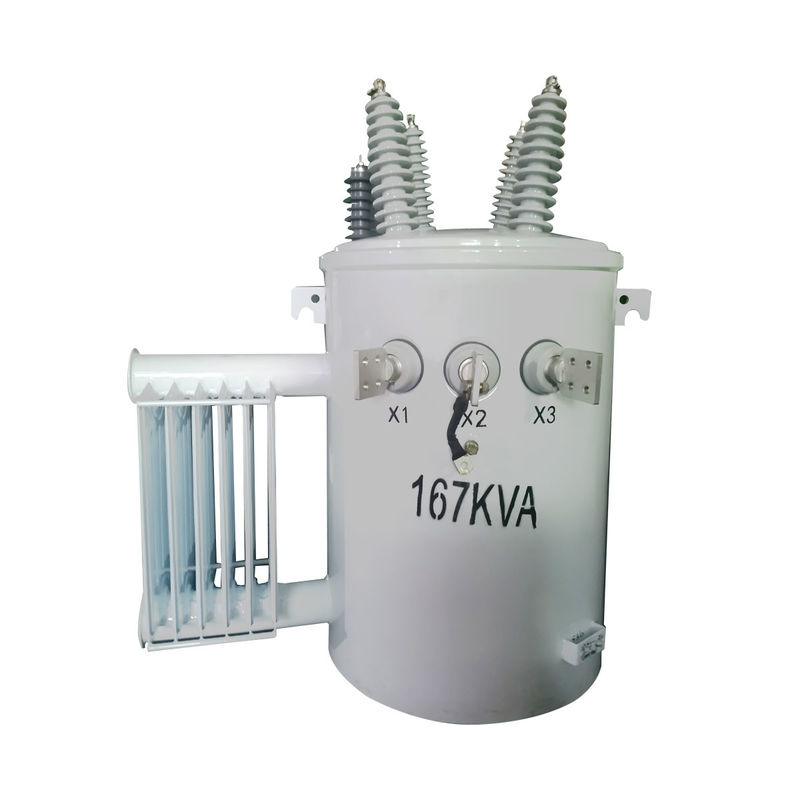

Transformateur de distribution de puissance montagé à un pôle aérien à phase unique de 167 kW
Spécification
| Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (en %) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Caractéristique
1- Boucle à haute tension.
Le matériau principal des boîtiers haute tension est la porcelaine et son rôle principal est de connecter les enroulements haute tension et les lignes extérieures haute tension, la protection de l'isolation,protection contre les intrusions extérieures, conduction thermique et dissipation thermique, etc., pour assurer le fonctionnement normal et la sécurité du transformateur.
2- Boucle à basse tension
Il existe deux types de boîtiers à basse tension: le type de pelle et le type de pince.
3. soupape de remplissage d'huile
Le rôle de la soupape de remplissage d'huile du transformateur monophasé est de remplir l'huile isolante dans le réservoir.
4. vanne de vidange d'huile avec échantillonneur
La soupape d'évacuation d'huile et l'échantillonneur du transformateur monophasé monté sur un pôle sont utilisés pour décharger l'air et l'humidité, éliminer les sédiments et les impuretés,assurer la qualité et les performances de l'huile à l'intérieur du transformateurEn attendant, nous pouvons collecter des échantillons d'huile pour analyse et test.
5. Valve de dégagement de pression
La soupape de soulagement de pression du transformateur monophasé est principalement utilisée pour protéger le fonctionnement sûr du transformateur, maintenir des conditions de travail normales,et régler la pression du gaz à l'intérieur du transformateur pour assurer sa stabilité et sa fiabilité.
6Arrêt de lumière
L'arrêteur d'éclairage protège le transformateur contre les surtensions causées par la foudre, le commutateur et d'autres sources HV.Il détourne les surtensions de haute tension par mise à la terre pour éviter l'impact direct du transformateur lui-même.
7. Fusion limitant le courant interne
Le fusible est utilisé pour limiter l'endommagement de l'enroulement du transformateur en cas de courant de surcharge.
8- Un disjoncteur.
Un disjoncteur secondaire est au-dessus de l'enroulement à l'intérieur du réservoir et voici la poignée de commande, le redémarrage de surcharge et la lumière de signal.protection contre le levier à faible teneur en huile, et permettant à un pourcentage d'énergie de passer à travers l'interrupteur pour restaurer le service quand il démarre.
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
