| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-50/13 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Capacité: | 10 KVA à 500 KVA Disponible | Méthode de refroidissement: | ONAN/KNAN |
|---|---|---|---|
| Fréquence: | 50Hz/60Hz | Tension d'impédance: | ≤4% |
| Tension primaire: | 13200GrdY/7620 | Tension secondaire: | 120/240V |
| hausse de la température: | 65°C | Matériel de enroulement: | D'autres métaux |
| Surligner: | Transformateurs de distribution par type d'huile 50kva,Transformateurs de distribution de type huile 13,2 kV |
||

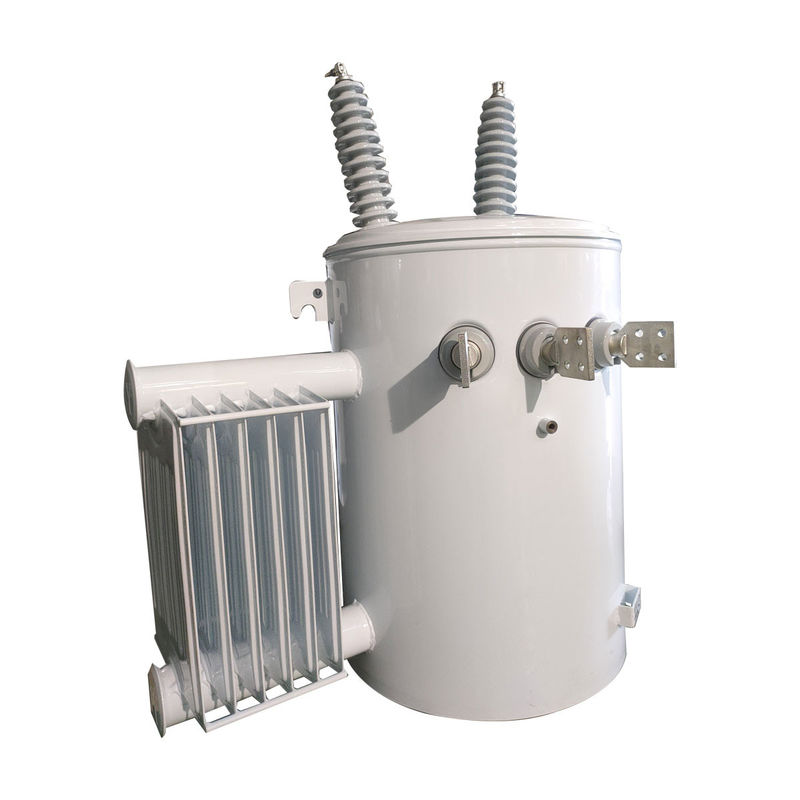

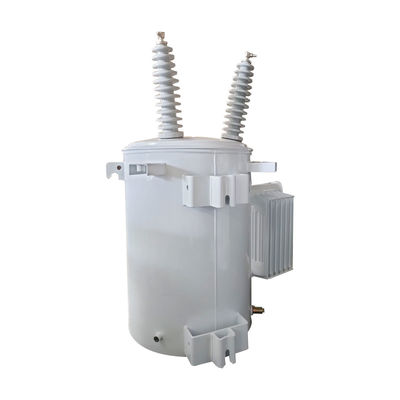

Transformateurs de distribution de type huile montagés sur un pôle monophasique de 50kva à descente 13,2Kv
Principales données
| 13les spécifications du transformateur à poteau de 50 kVA à 2 kV | |||
| Efficacité énergétique | ANSI C57. Je vous en prie.12 | Aucune perte de charge | 160 W |
| La norme | Il est IEEE C57.12.20 | Sur la perte de charge | Unité d'alimentation |
| Puissance nominale | 50 kVA | Perte totale | 680 W |
| Voltage HV | 130,8 kV | Fréquence | 60 Hz |
| Voltage LV | Pour les appareils à sous-vêtements | Groupe vectoriel | - Je vous en prie. |
| HV BIL | 95 kV | Couleur | Couleur grise |
| LV BIL | 30 kV | réservoirs et accessoires | 185 kg |
| Longueur | 610 mm | Poids de l'huile | 75 kg ou plus |
| Largeur | 710 mm | Poids total | 320 kg |
| Taille | Pour les véhicules à moteur | Impédance | 2.40% |
| Polarité | Additif | Enroulement HV LV | D'autres métaux |
Caractéristique de performance
Les transformateurs monophasés montés sur des poteaux sont plus petits en raison des besoins de distribution d'énergie et des caractéristiques de charge variables par rapport aux transformateurs triphasés.avec des transformateurs de plus grande capacité nécessitant des dimensions plus grandes pour accueillir des composants et des mécanismes de refroidissementLa réduction des pertes pour une transmission efficace de l'énergie affecte la taille physique.et pertes associéesCes facteurs façonnent la conception optimale pour assurer une distribution fiable de l'énergie.
Les transformateurs monophasiques montés sur des poteaux varient en taille en fonction de la capacité de puissance, généralement allant de 10 kVA à 333 kVA.méthode de refroidissement, et exigences spécifiques en matière de conception.
Spécification
| Données tactiques pour le transformateur de distribution monophasé monté sur un pôle | ||||||||
| Puissance (KVA) | Voltage élevé (V) | Basse tension (V) | Perte (W) | Dimension (en mm) | Le poids | |||
| Perte de charge totale | Perte au cours de la charge | W | D | H est | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 ou autres | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
