| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-167/35 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | Monophasé | Capacité: | 10 à 500 Kva |
|---|---|---|---|
| Méthode de refroidissement: | ONAN/KNAN | Fréquence: | 50Hz/60Hz |
| Tension primaire: | 34500GrdY/19920 ou personnalisé | Tension secondaire: | 120/240V ou personnalisé |
| Impédance: | 10,0 à 4,5% | Classe d'isolation: | A/F |
| Surligner: | Transformateur monophasique 34,5 kW,Transformateur à monture à pôle de 167 KVA |
||

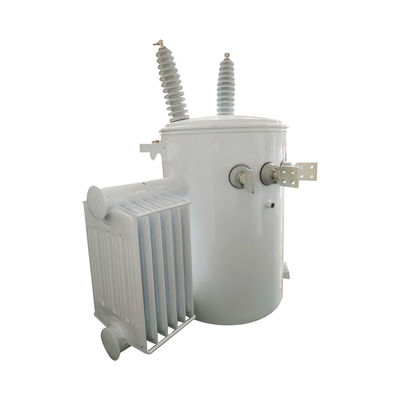

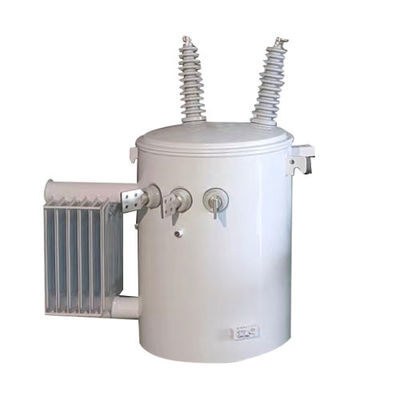

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Transformateur à distribution à pôle monté à phase unique 34,5kv à 240v
Caractéristiques structurelles
1Les couvercles des réservoirs ont des boîtiers en porcelaine haute tension qui sont livrés avec des bornes d'anneau, qui peuvent accueillir des câbles en aluminium ou en cuivre.
2La structure de couture circulaire du couvercle du réservoir assure une répartition uniforme des contraintes et un scellement fiable.
3Les boulons à anneaux sur la paroi du réservoir servent de boîtier et de borne de basse tension et sont plaqués en étain.
4Cet article est livré avec une vanne de soulagement de pression qui est capable de s'auto-scellant.
5Selon les normes ANSI, les crochets de suspension du transformateur en haut et en bas sont conformes.
6Le terminal au sol du réservoir est un terminal au sol à boulons.
Les spécifications
| Données tactiques pour le transformateur de distribution monophasé monté sur un pôle | ||||||||
| Puissance (KVA) | Voltage élevé (V) | Basse tension (V) | Perte (W) | Dimension (en mm) | Le poids | |||
| Perte de charge totale | Perte au cours de la charge | W | D | H est | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 ou autres | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Caractéristique de performance
1Les produits sont largement utilisés dans la transmission et la distribution d'électricité dans les réseaux industriels et agricoles.
2Le noyau de fer est constitué de tôle de silicium-acier laminée à froid avec une conductivité magnétique élevée et adopte une structure de planche de traction, de sorte que sa trajectoire magnétique est courte, les pertes et le niveau de bruit sont faibles.
3Le fil de compression est utilisé pour l'enroulement de sorte que les pertes sont faibles et ont une bonne capacité à résister au court-circuit.
4Le réservoir d'huile est de type cloche avec une structure de type plaque pliable complète, ayant un excellent extérieur et facile à entretenir.
Accessoires facultatifs
1Arrêtez la surtension.
2. Lien de protection
3. Fuseau limitant le courant
4- Un disjoncteur basse tension.
a. Contrôle d'urgence des disjoncteurs
b. Feu de signalisation
5. Protecto Combo
6Appuyez sur le changement.
7- Commutateur à double tension
8Réduction de la pression du réservoir
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
