| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-45k |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | Triphasé | Méthode de refroidissement: | ONAN/KNAN |
|---|---|---|---|
| Fréquence: | 50Hz/60Hz | Niveau d'isolation: | E |
| Capacité: | 45KVA | Tension primaire: | 13200GrdY/7620 |
| Tension secondaire: | 208Y/120 | hausse de la température: | 65℃ |
| Surligner: | Transformateur de distribution d'énergie de type huile,Transformateur de distribution d'énergie monté sur une plaque,Transformateur de type huile de 45kva |
||

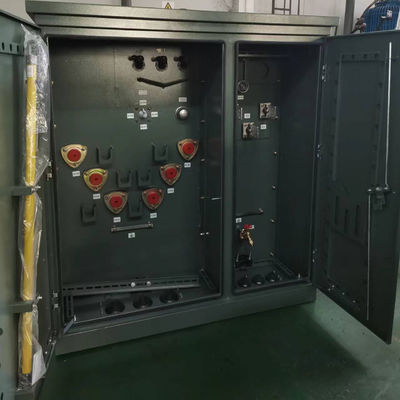

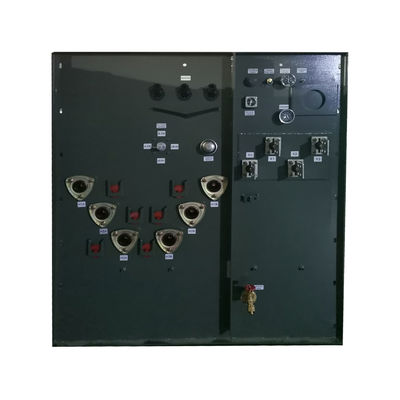

45 KVA Transformateur à trois phases monté sur un tampon de type huile Transformateur à alimentation en boucle de type distribution combinée
Résultats
1) Il n'y a pas de réservoir de stockage d'huile, la hauteur du transformateur est réduite, peut économiser de l'espace d'installation et des coûts de transport.
2)L'élasticité du radiateur ondulé peut compenser le changement de volume d'huile causé par le changement de température.
3) La boîte est le réservoir de radiateur ondulé, qui a non seulement la fonction de refroidissement, mais aussi la fonction de "respiration".
4) l'huile du transformateur n'entre pas en contact avec l'air,qui empêche efficacement l'oxygène et l'eau d'immerger le transformateur et entraîne une détérioration des performances (vieillissement des matériaux et de l'huile).
5)Nouvelle structure d'enroulement à haute et basse tension, arrangement raisonnable du tube d'huile et de la connexion qui augmente la capacité de résistance mécanique et anti-raccourcissement.
6)Nous utilisons des boucles en spirale avec voie d'huile longitudinale pour produire un meilleur effet de refroidissement.Nous améliorons le soutien efficace de la face terminale de la boucle pour renforcer la capacité électrique anti-circuit court.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Trois phases |
| Capacité | 45 KVA |
| Groupe de vecteurs | Je veux |
| Voltage primaire | 13200GrdY/7620 |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Wye au grain |
| Voltage secondaire | 208Y/120 |
| Classe de tension secondaire | 1Classe de 2 kV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance | 40,5% |
| Rating du commutateur de rupture de charge | 200 ampères et 15 kV |
| Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Capacité en liquide (huile) * | 70 litres |
| Poids du liquide (huile) * | 539 livres |
| Matériau d'enroulement | D'aluminium |
| Indice de température ambiante | 40°C |
| Niveau sonore | 48 dBA |
| Classification de l'enceinte | NEMA 3R Cabinet de câblage résistant aux intempéries, réservoir scellé |
| Dimensions* | Pour les appareils à commande numérique |
| Poids à sec (hors huile) * | 663 livres |
| Poids total (liquide rempli) * | 1, 701 lb |
| Efficacité en % | 99Je suis désolé. |
| Aucune perte de charge (en watts) | +/- 114 W |
| Perte totale de charge (en watts) à 100% | +/- 570 W |
| Perte de charge totale (en watts) à 100% | +/- 684 W |
Spécification
| Capacité nominale | Perte (s) | Dimension (en mm) | Poids (en kg) | ||||
| Perte sans charge (W) | Perte au cours de la charge | W | D | H est | Poids de l'huile (L) | Poids total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1 000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Pour l'aéronef | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Pour l'aéronef | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Tests en usine
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
