| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | SCB10-6500/33 |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| type: | Type sec, résine coulée | Capacité évaluée: | 6500KVA ou personnaliser |
|---|---|---|---|
| Méthode de refroidissement: | AN/AF | Fréquence: | 50/60 Hz |
| Niveau d'isolation: | F/H | Matériel de enroulement: | En aluminium/de cuivre |
| Voltage nominal: | 6-35kV | hausse de la température: | 100℃ |
| Surligner: | Transformateur sec à 3 phases,6500K transformateur sec à bobine coulée,Transformateur à séchage en résine époxy |
||

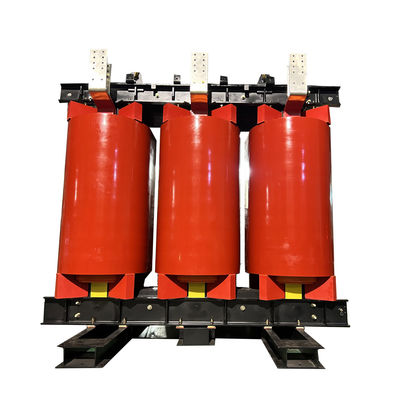

6500K Transformateur sec à 3 phases bobine coulée Transformateur sec résine époxy
Principales données
| Le type | Type sec, résine fondue |
| Numéro de modèle | SCB10-2000KVA/33 à 0,4KV |
| Les phases | une ou trois phases |
| Capacité nominale | 50 à 6300 KVA |
| Type d'isolation | F/H |
| Méthode de refroidissement | AN/AF |
| Voltage primaire | 12/24/33KV |
| Voltage secondaire | Pour les appareils à sous-vêtements |
| Groupe de vecteurs | Dyn11, Yyn0 |
| Dimension d'exploitation | ± 2 × 2.5 |
| Fréquence nominale | 50 Hz/60 Hz |
| Hausse de température | 100°C |
| Impédance | 9% |
| Perte sans charge | 10930W |
| Perte au cours de la charge ((120°C) | 55320W |
| Matériau d'enroulement | D'aluminium ou de cuivre |
| Taux du PI | Pour les appareils de protection des données |
| Classe de résistance au feu | F1 |
| Matériau de base | Acier au silicium |
| La norme | ANSI, IEC |
| Certifié | Pour les appareils électroniques |
Caractéristique de performance
1) Résistant à l'humidité et à la corrosion, il peut fonctionner normalement à 100% d'humidité, en particulier pour le travail dans des conditions environnementales extrêmes.
2) Perte de chaleur, faible décharge locale, faible bruit et forte capacité de dissipation thermique, peut fonctionner à 150% de la charge nominale.
3) La résistance mécanique totale de la bobine coulée résiste à un court-circuit soudain.
4)Sauf, prévention incendie, pas de pollution, peut être installé directement dans le centre de charge.
5) Maintenance et installation simples, coûts d'exploitation globaux réduits.
Spécification
| Capacité nominale | Haute tension | Faible | Symbole de connexion | Perte de charge | Perte au cours de la charge | Pas de courant de charge | Le poids | Indépendance du court-circuit |
| (KVA) | (KV) | Voltage | (W) | (W) | (en %) | (KG) | (en %) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Je vous en prie. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
