| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | 150KVA |
| Quantité de commande min: | 1Unité |
| Prix: | $1000-$150000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Capacité évaluée: | 150KVA | Voltage primaire: | 13800V ou sur mesure |
|---|---|---|---|
| Tension secondaire: | 208V | Fréquence: | 50Hz/60Hz |
| Méthode de refroidissement: | ONAN/KNAN | Tension d'impédance: | 4,5% |
| Type d'alimentation du transformateur: | Alimentation de boucle | Classement d'isolation: | Isolation de classe E - 120°C, 248°F |
| Surligner: | Transformateur électrique de 150 KVA,Transformateur électrique monté sur plateau 13,8 KV |
||

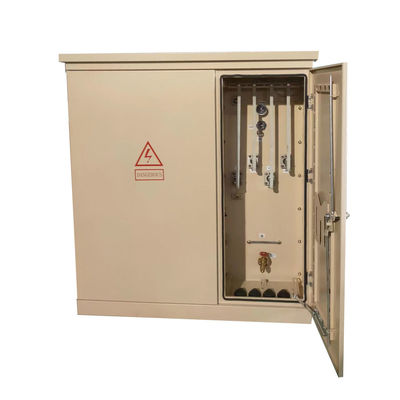

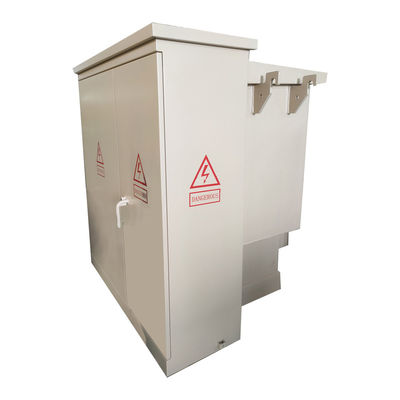

150KVA Trois phase de la plaque de monture du transformateur électrique huile immergée 13,8KV
Caractéristique
1. connexion de finition
1) Les câbles d'alimentation primaires sont reliés par des connecteurs de coude.
2) Puits de boîtiers à serrage externe avec inserts de freinage.
3) Boîtiers intégrés de freinage de charge ou non.
4) Termination secondaire Les boîtiers à serrage externe avec NEMA 4 trous, 6 trous, 8 trous, 10 trous ou 12 trous sont disponibles.
2.dispositif de protection
1) Les fusibles à baïonnette sont des fusibles à limite de courant partielle.
2) Dispositif de levage de pression à action automatique.
3) Indicateur de niveau d'huile.
4) Témpéromètre de l'huile.
5) Vacuumomètre de pression.
6) Vanne de drainage avec échantillonneur.
7)Classe de distribution, détecteurs d'oxydes métalliques, 3 à 36 kV.
8)Classe de distribution, arrêteurs de foudre de type soupape, de 3 à 27 kV.
3- Commutation primaire
Un changement de position de tap.
2) 4 position de commutateur de rupture de charge, peut être actionné à l'aide d'un bâton chaud et permet une flexibilité dans la réparation et l'entretien.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Phases | Trois phases |
| Capacité | 150 KVA |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | Pour l'électricité |
| Classe de tension primaire | Classe 15 kV |
| Voltage secondaire | 208Y/120 |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Touchez le changement | échangeur de claquettes à 5 positions |
| Impédance (typique) | 10,2-6,0% typique |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 55 dBA |
| Efficacité en % | 990,10% |
Spécification
| Données tactiques pour le transformateur à plateau à trois phases | |||||||
| Capacité nominale | Perte (s) | Dimension (en mm) | Poids (en kg) | ||||
| Perte sans charge (W) | Perte au cours de la charge | W | D | H est | Poids de l'huile (L) | Poids total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1 000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Pour l'aéronef | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Pour l'aéronef | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
