| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-167/15 |
| Quantité de commande min: | 1Unit |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30DAYS |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phases: | Une seule phase | Capacité nominale: | 167KVA |
|---|---|---|---|
| Méthode de refroidissement: | ONAN/KNAN | Fréquence: | 50 Hz/60 Hz |
| Niveau d'isolation: | A/E | Niveau de bruit: | 58dB |
| Matériau d'enroulement: | D'autres métaux | Efficacité: | 99.10% |
| Surligner: | Transformateur monté sur plateau de 167 KVA,Transformateur monté sur un tampon immergé dans l'huile,Transformateur immergé dans l'huile monophasique |
||

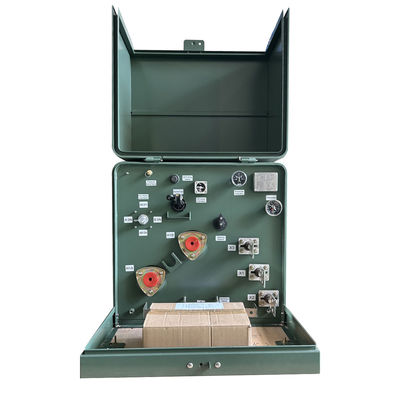

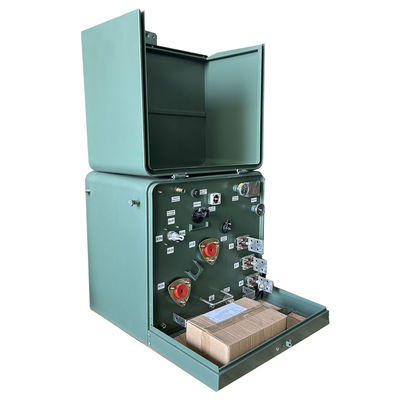

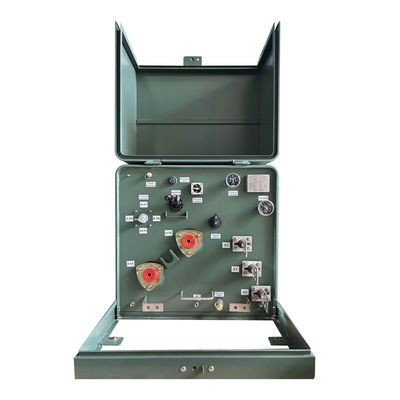

167 KVA Transformateur à plateau unique en phase immergé dans l'huile 12,47 KV
Récapitulatif
Le transformateur monophasé est un transformateur de distribution immergé dans l'huile. Le transformateur traditionnel est conçu dans une coque de type boîte.faible bruit, faible perte, sécurité et fiabilité.Il est largement utilisé dans les quartiers résidentiels, les centres commerciaux, les hôpitaux, les parcs, les écoles, etc. Les transformateurs montaient sur des plaquettes monophasiques sont auto-refroidis,disponible en boucle ou en alimentation radiale, et sont à l'arrêt,répondez ou dépassez les normes ANSI/CSA/IEEE.
Principales données
| Type de transformateur | Montage sur plateau, type II |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Une seule phase |
| Capacité | 167 KVA |
| Groupe de vecteurs | II6 |
| Voltage primaire | Le montant de l'aide est fixé au montant de l'aide. |
| Classe de tension primaire | Classe 15 kV |
| Voltage secondaire | Le système de freinage doit être équipé d'un dispositif de freinage à vide. |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Touchez le changement | Modificateur de robinets à 5 positions, fonctionnant à chaud |
| Impédance | 30,5% typique |
| Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
| Poids du liquide (huile) * | 727.51 livres |
| Matériau d'enroulement | D'autres métaux |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 55 dBA |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Dimensions* | 55Pour les pièces détachées, le nombre de pièces détachées est déterminé par le nombre de pièces détachées. |
| Poids total (liquide rempli) * | 2976.19 livres |
| Efficacité | 990,10% |
| Aucune perte de charge (en watts) * | +/- 425 W |
| Perte de charge (en watts) | +/- 1 733 W |
Caractéristique
1) le revêtement du réservoir du transformateur monophasé excède le C57,12.8 et C57,12.29- Pleine conformité avec l'IEEE C57.12.28 normes d'intégrité du boîtier.
2) Deux puits de bousculade universels à haute tension serrés à l' extérieur pour l' alimentation en boucle ou un puits de bousculade serré à l' extérieur pour l' alimentation radiale.
3)Trois boîtiers à basse tension serrés à l'extérieur avec boutons en cuivre filetés, comprenant un terminal neutre entièrement isolé avec courroie de terre amovible.
4)Montages de boîtiers en relief; fond de compartiment d'huile creusé.
5)Préparations de levage en acier inoxydable à filetage, montées à flush.
6)Dispositif automatique de levage de pression.
7)Huile minérale électrique avec inhibiteur d'oxydation.
8)Coupe amovible avec des broches et des barils en acier inoxydable résistant à la corrosion, boîtier en acier doux et seuil amovible fixé avec du matériel en acier inoxydable.
9) Surfaces supérieures en dôme sur le capot et le compartiment huile pour éviter la rétention d' eau.
10)Soucoupe de remplissage d'huile/soucoupe de niveau d'huile;Soucoupe de vidange d'huile;Dispositions de mise à la terre du réservoir.
11) Ensemble de verrouillage résistant à la corrosion avec boulon de sécurité à penta-tête captive, écrous flottant et cadenas.
Spécification
| Transformateur monophasé de 25kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (en %) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 Les personnes physiques et morales qui ne sont pas membres de la famille | 110 220 230 400 480 | II0, II6 | Les équipements électroniques | 10,0 à 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Le dessin
Les accessoires

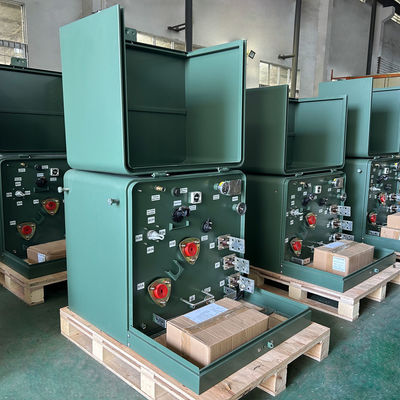

Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
