| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | 1000KVA |
| Quantité de commande min: | 1Unit |
| Prix: | $1000-$150000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30days |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Phase: | Triphasé | Fréquence: | 60Hz |
|---|---|---|---|
| Niveau d'isolation: | Classe E | Capacité évaluée: | 225 KVAS |
| Groupe de vecteurs: | Dyn1 | Classe de refroidissement: | KNAN ; Auto-refroidi |
| Impédance: | 5,8% | Matériel de enroulement: | cuivre |
| Surligner: | Transformateur de type huile de 225 KVA,Transformateur de type huile monté sur plateau,Transformateur à trois phases 4160V |
||

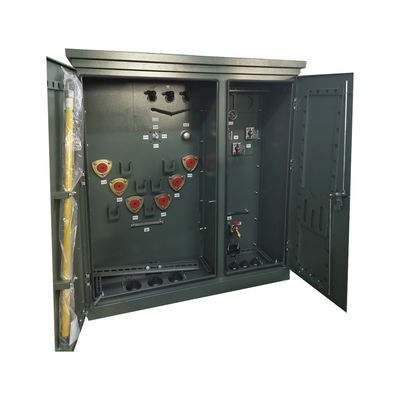

Transformateur de type huile à trois phases de 225 KVA à 480 V
Caractéristique de performance
1) Il n'y a pas de réservoir de stockage d'huile, la hauteur du transformateur est réduite, peut économiser de l'espace d'installation et des coûts de transport.
2)L'élasticité du radiateur ondulé peut compenser le changement de volume d'huile causé par le changement de température.
3) La boîte est le réservoir de radiateur ondulé, qui a non seulement la fonction de refroidissement, mais aussi la fonction de "respiration".
4) l'huile de transformateur n'entre pas en contact avec l'air,qui empêche efficacement l'oxygène et l'eau d'immerger le transformateur et entraîne une détérioration des performances (vieillissement des matériaux et de l'huile).
5)Nouvelle structure d'enroulement à haute et basse tension, arrangement raisonnable du tube d'huile et de la connexion qui augmente la capacité de résistance mécanique et anti-raccourcissement.
6)Nous utilisons des boucles en spirale avec voie d'huile longitudinale pour produire un meilleur effet de refroidissement.Nous améliorons le soutien efficace de la face terminale de la boucle pour renforcer la capacité électrique anti-circuit court.
Spécification
| Capacité nominale | Groupe de tension ((kV) | Perte (kW) | Poids (kg) | (mm) | Épaisseur | ||||||||||
| Méthode de connexion | Pas de charge | Charge | Courant sans charge | Voltage d'impédance | Je ne sais pas. | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | Machine | Huile | Produit brut | Dimension | Verticale | Légères | |||
| 50 | 0.4 | Dyn11 Yd11 Dyn5 Je vous en prie. |
0.21 | 1.21 | 2 | 60,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
