| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | 1000KVA |
| Quantité de commande min: | 1Unit |
| Prix: | $1000-$150000 |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30days |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000set/month |
| Type: | Type d'huile monté sur tampon | Phase: | Trois |
|---|---|---|---|
| Impédance: | 4,5% | Capacité: | 1mva |
| Tension primaire: | 4100V ou personnalisé | Tension secondaire: | 480V ou personnalisé |
| Fréquence: | 60Hz | hausse de la température: | 65°C |
| Surligner: | Transformateur triphasé monté sur tampon,transformateur triphasé abaisseur,transformateur de type huile 1 Mva |
||

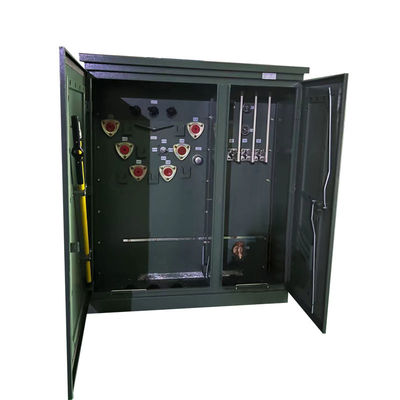

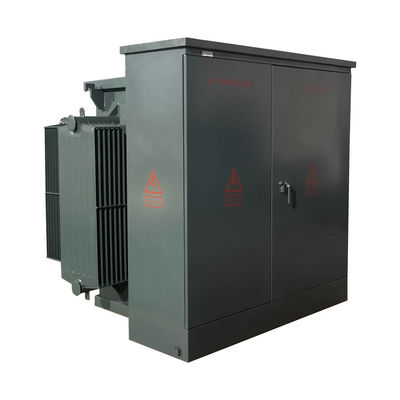

Transformateur triphasé de bâti de garniture de 1 Mva 4160v à abaisseur de 480v
Fonctionnalité
1. Ensemble d'entrée de boulon Pentahead
2. Fluide isolant à point de feu élevé
3. Fluide isolant sans PCB
4. Boîtier inviolable
5. Portes du compartiment avant à charnières, verrouillables par tampon
6. Compartiment de câblage NEMA 3R
7. Hot Stick inclus, support de porte HV
Caractéristique de performance
1) Il n'y a pas de réservoir de stockage d'huile et le couvercle est équipé d'un dispositif trois en un pour l'alimentation en huile, l'indication du niveau d'huile et la soupape de surpression.
2) Lorsque le transformateur est emballé, le processus de lubrification sous vide est utilisé pour éliminer complètement l'humidité dans le transformateur.
3) Après scellage, l'huile du transformateur n'entre pas en contact avec l'air, ce qui empêche efficacement l'oxygène et l'eau d'immerger le transformateur et d'entraîner la détérioration des performances (vieillissement des matériaux et de l'huile).
4) La boîte est le réservoir de radiateur ondulé, a non seulement la fonction de refroidissement mais aussi la fonction de «respiration».L'élasticité du radiateur ondulé peut compenser le changement de volume d'huile causé par le changement de température.
spécification
| Capacité nominale | Groupe de tension(kV) | Perte(kW) | poids (kg) | (mm) | Jauge | ||||||||||
| Méthode de connexion | Sans charge | Charger | Courant à vide | Tension d'impédance | (L) | (W) | (H) | ||||||||
| (kVA) | HT | BT | % | % | % | % | Machine | Huile | Brut | Dimension | Verticale | Horizontal | |||
| 50 | 0,4 | Dyn11 Yd11 Dyn5 Yyn0 |
0,21 | 1.21 | 2 | 6,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0,36 | 2,83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0,51 | 3,96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38,5 | 0,61 | 4,77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36,5 | 0,73 | 5,76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0,86 | 6,93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12h15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1,76 | 14.67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17h55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21,5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Processus de production
FAQ
1. Q : Puis-je avoir une commande d'échantillon ?
A: oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité.
2. Q : Quel est le délai de livraison ?
A: temps d'échantillon 3-7 jours, nous expédions généralement par DHL, UPS, FedEx, etc.Temps de production en série 7-25 jours.
3. Q : Combien de temps dure la garantie ?
A : 24 mois à partir de B/L.S'il y a des problèmes d'accessoires, fournissez simplement les photos de l'accessoire endommagé, nous vous fournirons un service gratuit.Selon le nombre de produits, nous fournirons gratuitement des accessoires facilement endommagés.nous pouvons également fournir un support technique si vous en avez besoin.
4. Q : L'OEM/ODM est-il disponible ?
R : Oui, c'est !Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Prestations personnalisées :
un.Couleur personnalisée et fonction spéciale.
b.Coffret personnalisé.
c.Imprimer le logo du client (MOQ : ≥10pcs).
d.Vos autres idées sur le produit, nous pouvons vous aider à les concevoir et à les mettre en production.Les services personnalisés ci-dessus doivent être confirmés avant la production.
5. Q : Comment contrôler la qualité des produits ?
A: notre société possède la technologie de base, toutes sortes de produits détiennent un certificat CE.Nous avons des ingénieurs professionnels.Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniques. Les superviseurs QC inspecteront régulièrement la production.Nous effectuerons des tests de performance des produits pendant la production et des tests de qualité complets lorsque les produits seront terminés.
