Transformateur de puissance de sous-station 6500 kVA élévateur 480V à 13800V, double-séparation, pour solaire

Nom De Marque:	WINLEY
Numéro De Modèle:	S-6500/13.8
Nombre De Pièces:	1 unité
Prix:	$1000-$150000
Détails De L'emballage:	caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Taper:

transformateur de sous-station

Opération:

Survolteur

Capacité:

6500Kva

Tension primaire:

480Y/277-480Y/277

Tension secondaire:

Pour l'électricité

Groupe de vecteur:

Dyn11,yn11

Classe de refroidissement:

Onan; Caché

Standard:

IEC60076

Capacité d'approvisionnement:

500set / mois

Mettre en évidence:

Transformateur de poste 6500 kVA

Transformateur de puissance 480V à 13800V

Dyn11

Transformateur de type huile yn11

Description du produit

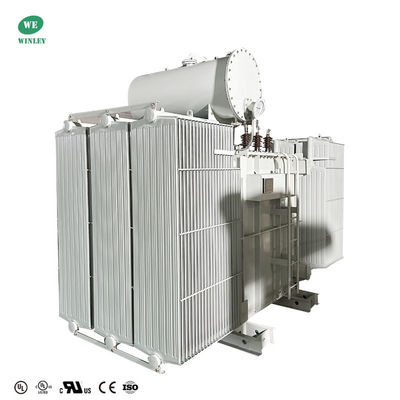

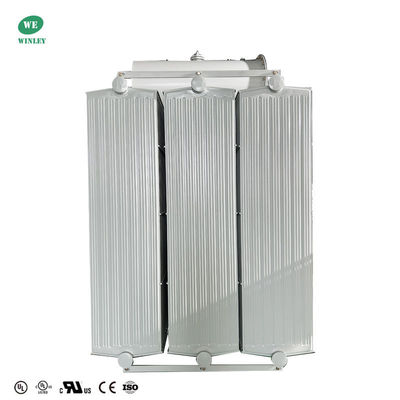

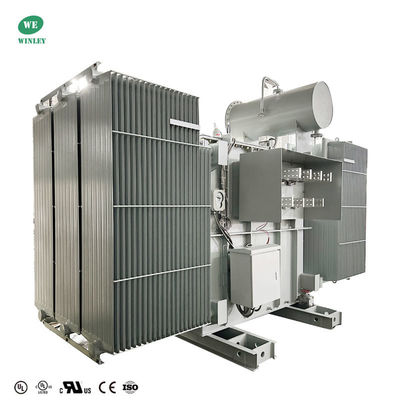

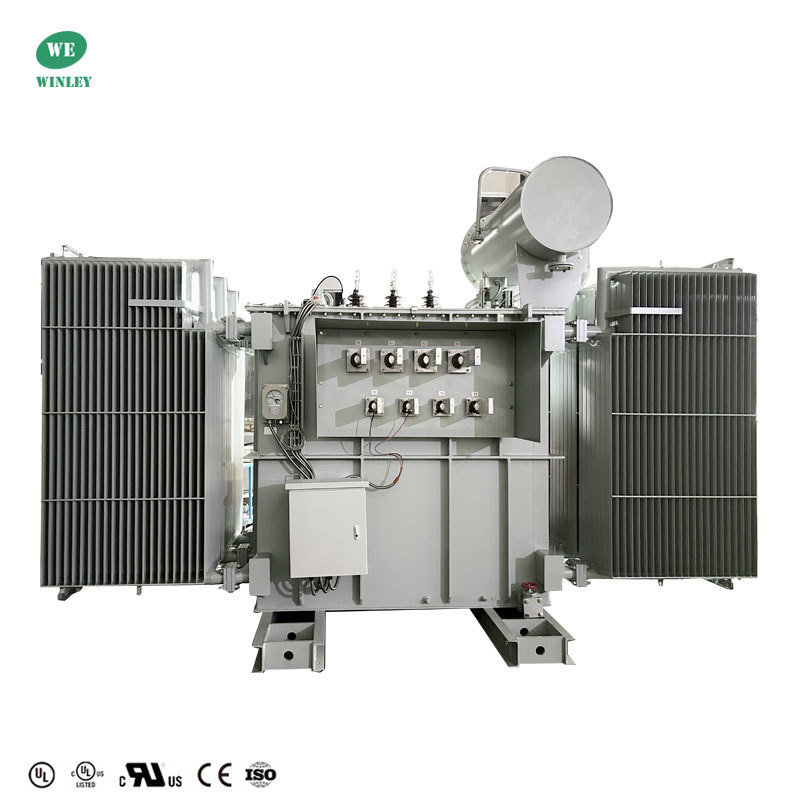

Transformateur de puissance de sous-station de 6 500 Kva, transformateurs solaires à double division de 480 V à 13 800 V

Un transformateur élévateur solaire à double division est un transformateur spécialisé conçu pour les systèmes d'énergie solaire. Il utilise des enroulements doubles pour augmenter efficacement la sortie basse tension des panneaux solaires (ou d'un onduleur) à une tension plus élevée adaptée à la connexion au réseau ou au stockage d'énergie. Le transformateur divise l'entrée entre deux enroulements distincts et l'intensifie tout en préservant l'isolation électrique, améliorant ainsi l'efficacité et la sécurité.

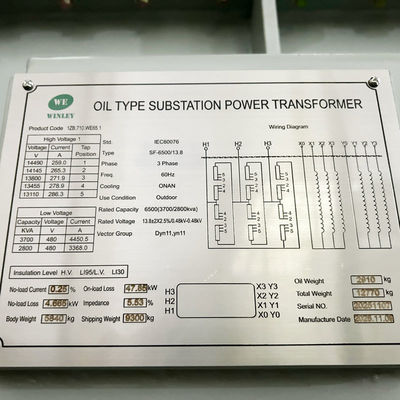

Données principales du transformateur de sous-station

Non.	Détails	Unité	Spécification
1	Taper	~	immergé dans l'huile, type conservateur
2	Puissance nominale	kVA	6500
3	Puissance 1	kVA	3700KVA, maximum. courant 6000A
4	Puissance 2	kVA	2800KVA, maximum. courant 4500A
5	N° de phase	~	3
6	Tension primaire	V	480Y/277-480Y/277
7	Connexion principale 1	~	(4) pelle à 16 trous
8	Connexion principale 2	~	(4) pelle à 12 trous
9	Tension secondaire	V	13800
10	Connexion secondaire	~	(3) Traversée en porcelaine 15 kV
11	Type de taraudage	~	hors circuit
12	Plage de taraudage	%	±2*2,5%
13	Méthode de refroidissement	~	ONAN
14	Fréquence nominale	Hz	60
15	Groupe vectoriel	~	Dyn11,yn11
16	Classe d'isolation	~	UN
17	Température ambiante	℃	de -10 à 40
18	Augmentation de la température	K	65

Dessin du transformateur de puissance de la sous-station

Caractéristiques des transformateurs à double division

Répartition thermique améliorée- La division du noyau et de l'enroulement en deux moitiés symétriques uniformise la génération de chaleur, réduisant les points chauds et améliorant le refroidissement, ce qui est important pour un fonctionnement fiable dans les environnements photovoltaïques à haute température.
Meilleur fonctionnement en parallèle- Chaque moitié peut fonctionner indépendamment ou ensemble, permettant un partage de charge flexible et permettant au transformateur de continuer à fonctionner si une section est hors ligne, augmentant ainsi la redondance et la disponibilité.
Transport et installation plus faciles- Les composants plus petits et plus légers sont plus faciles à déplacer vers des sites éloignés ou montagneux, et l'assemblage sur site est plus simple, en particulier pour les stations préfabriquées ou montées sur châssis.
Peu encombrant et modulaire- La conception divisée prend en charge des configurations compactes (parallèles ou en forme de L), ce qui la rend bien adaptée aux sous-stations modulaires à espace limité.
Interférences électromagnétiques (EMI) réduites- Le flux magnétique et le courant équilibrés entre les deux moitiés réduisent le bruit électromagnétique, contribuant ainsi au respect des exigences CEM.
Flexibilité de maintenance- Un côté peut parfois être mis hors ligne pour inspection ou maintenance partielle sans arrêter la fourniture d'énergie, ce qui est précieux pour les sites critiques tels que les centres de données ou les hubs renouvelables.

Application

Les grandes centrales photovoltaïques utilisent 500 kW comme unité de production de base, et les onduleurs de 500 kW constituent la norme du marché. La connexion de l'onduleur à la sous-station préfabriquée (de type boîte) est une étape critique du système photovoltaïque. La conception doit donc équilibrer le contrôle des coûts et la solidité technique. Le transformateur double split offre donc une solution idéale pour augmenter la tension.

SPÉCIFICATION DU PRODUIT

kVA	HT	BT	Largeur (mm)	Longueur (mm)	Hauteur (mm)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000V	415V	1700	1700	1650
750kVA	11000V	433V	1850	1845	1465
1000kVA	14400V	415/240V	1085	1860	1570
1200kVA	13800V	240V	2450	1850	1820
1500kVA	24940V	600V	1800	1880	1895
2000kVA	7200V	600GrdY/346	1766	2680	1982
2000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000V	415V	1600	2330	1920
3000kVA	22800V	415/240V	2130	3500	1910
3750kVA	44000V	600V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200V	3780	1850	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270

Plus de transformateurs de sous-station
