Détails des produits

À la maison > Produits >

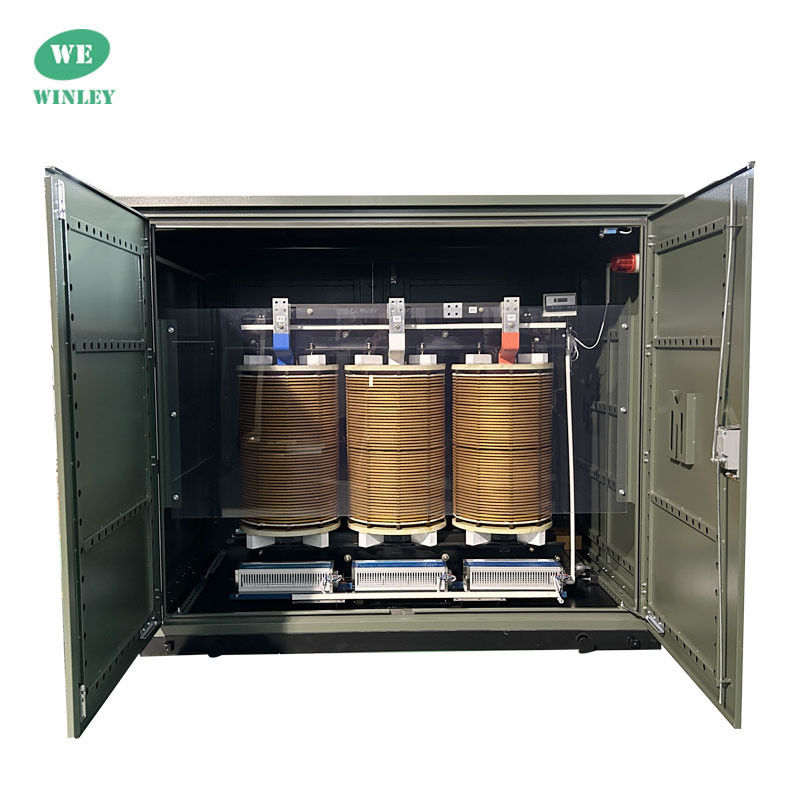

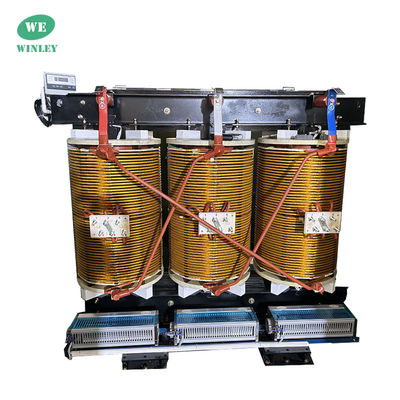

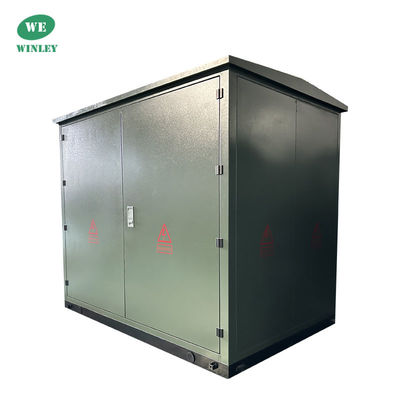

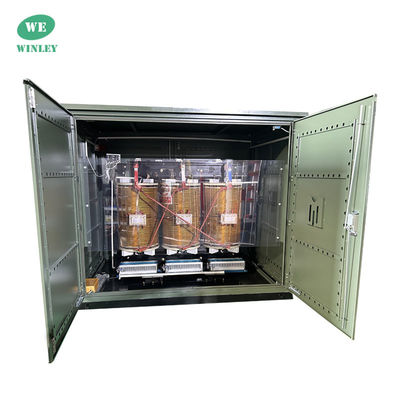

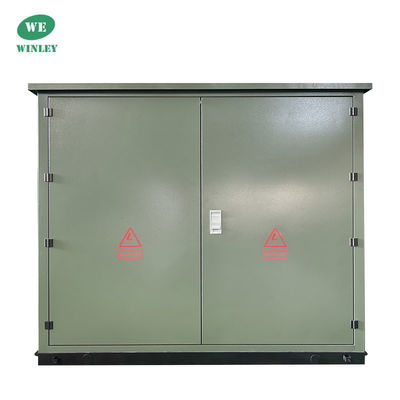

Transformateur sec triphasé
>
1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V

1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V

Nom De Marque: WINLEY
Numéro De Modèle: 1000KVA
Nombre De Pièces: 1 unité
Prix: $1000-$150000
Détails De L'emballage: Casse en contreplaqué
Conditions De Paiement: T/T
Informations détaillées
Lieu d'origine:
Chine
Certification:
CE,ISO
Capacité nominale:
1000KVA
Le type:
Transformateur à pression sous vide (VPI)
Classe d'isolation:
Classe H
Réfrigération:
Annonce
Voltage primaire:
Pour l'électricité
Voltage secondaire:
480Y/277
Certificat:
UL, CE, OIN
Normes d'efficacité:
Le DOE 2016, l'IEEE et l'ANSI
Capacité d'approvisionnement:
1000 pièces par mois
Description du produit

1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V





Les transformateurs VPI sont des transformateurs à haute performance, respectueux de l'environnement et à faible entretien, idéaux pour les industries nécessitant une distribution d'énergie fiable.Ils ont des enroulements imprégnés sous pression sous vide pour une isolation supérieureLes transformateurs VPI offrent une réduction du bruit, une efficacité améliorée et sont disponibles en plusieurs niveaux de puissance, ce qui les rend adaptés à la fabrication,énergie renouvelable, les infrastructures critiques et les applications maritimes.



1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 0



1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 1



1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 2



1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 3



Transformateur VPIPrincipales données



Type de transformateur Transformateur à pression sous vide (VPI)
Configuration du transformateur Type sec, ventilé
Phases Trois phases
Capacité 1 MVA (1000 KVA)
Groupe de vecteurs Dyn11
Voltage primaire 13800V en courant alternatif
Voltage secondaire 480Y/277 AC
Fréquence 60 Hz
Hausse de température 80°C
Réfrigération ANN
Classe d'isolation Classe H
Normes d'efficacité Le DOE 2016, l'IEEE et l'ANSI
Rating du facteur K (atténuation harmonique) Le K-13



Transformateur VPILe dessin



1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 4



Notes de crédit



  • NRTL répertorié pour les États-Unis et le Canada
  • Conforme à la norme ANSI/IEEE C57.12.00
  • Conforme à la norme ANSI/IEEE C57.12.01
  • Conforme à la norme ANSI/IEEE C57 12.35
  • Conforme à la norme ANSI/IEEE C57.12.59
  • Conforme à la norme ANSI/IEEE C57.12.70
  • Répondre/dépasser les notes d'efficacité du DOE de 2016
  • Répond/dépasse les notes d'efficacité de l'ASC
  • Répondre ou dépasser les normes NEMA ST-20
  • NEMA 3R Encastrement en acier intérieur/extérieur
  • Seismic qualifié pour les charges sismiques
  • Certifié RoHS
  • Certifié CE



Spécification du transformateur VPI



Spécifications du produit
Capacité nominale Haute tension Le tapotement Basse tension Groupid de connexion Perte sans charge Perte de charge
(à 120 °C)
Perte de charge
(75 °C)
Impédance de court-circuit Courant sans charge Les dimensions le poids Taille de la coquille
Je vous en prie. Je vous en prie.
(KVA) (KV) (en %) (KV) (W) (W) (W) (en %) (en %) (mm) (kg) (mm)
100 6
6.3
6.6
10
10.5
11
± 2 × 2.5
± 5
0.4 Je vous en prie.
ou
Dyn11
405 2165 1765 4 2 Pour les appareils à moteur électrique 590 1250*1000*1150
125 480 2590 2115 1.8 870 x 650 x 890 650 1300*100*1300
160 560 3100 2530 1.8 Pour les appareils électroniques 800 1300*1100*1350
200 655 3970 3240 1.6 840 x 750 x 880 880 1350*1100*1500
250 760 4675 3815 1.6 990 x 770 x 1030 1050 Le montant de l'allocation est calculé en fonction de l'indicateur.
315 880 5610 4575 1.1 1020 x 790 x 1080 1260 1450 * 1150 * 1550
400 1040 6630 5410 1.4 Le nombre d'étoiles est le suivant: 1570 1450*1200*1600
500 1200 7945 6480 1.4 1090 x 900 x 1220 1785 1500*1200*1700
630 1400 9265 7560 1.3 Pour les appareils de surveillance des données 1860 1600*1200*1700
800 1695 11560 9430 1.3 1260 x 920 x 1200 2180 1650 * 1200 * 1800
1000 1985 13345 10885 1.1 Le nombre de pièces de rechange est le suivant: 2590 1750*1300*1800
1250 2385 15640 12760 6 1.1 Le nombre de pièces de rechange est le suivant: 2980 1750*1350*1900
1600 2735 18105 14770 1.1 Le nombre d'échantillons doit être le même. 3580 1800*1400*2000
2000 3320 21250 17335 1 Le nombre d'échantillons est le suivant: 4070 1850*1450*2200
2500 4000 24735 20180 1 Le nombre d'échantillons est le suivant: 4820 1900*1500*2200



Transformateur VPI Application du projet



Vacuum Pressure Impregnated (VPI) dry type power transformers are primarily designed for stepping down high voltages from transmission and distribution systems to lower voltages which can be utilized in commercial, des applications industrielles, institutionnelles ou utilitaires.Ils conviennent parfaitement aux applications intérieures et extérieures et nécessitent un entretien minimal pour fournir de nombreuses années de service fiable et sans problème.



Processus de production



1000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 51000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 61000kva Transformateur sous vide à pression imprégné de type sec à trois phases de classe H 13800V 7



Questions fréquentes



1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
