| Nom De Marque: | WINLEY |
| Numéro De Modèle: | SCB10 à 1000/13.2 |
| Nombre De Pièces: | 1 unité |
| Prix: | $5000-$100000 |
| Détails De L'emballage: | boîtier en contreplaqué |
| Conditions De Paiement: | T/T |

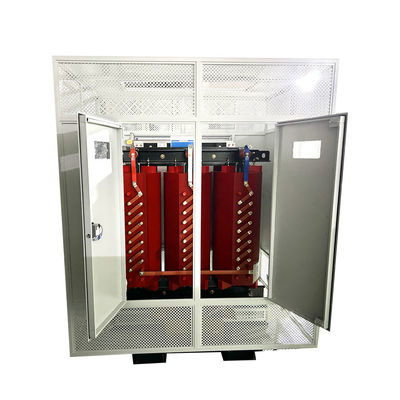

Transformateur à bobine coulée de type coulé à trois phases à plusieurs tensions de 1000 KVA 4160V 7200V 12470V 13200V 13800V 14400V à 480V
Le transformateur à plusieurs tensions, également appelé transformateur à plusieurs robinets, est un transformateur spécialement conçu pour fonctionner à différentes tensions de réseau avec une tension secondaire fixe.Les différentes tensions primaires sont obtenues avec des enroulements de robinet connectés à des échangeurs de robinet hors circuitLes changeurs de robinets sont utilisés à la fois pour changer la connexion interne de l'enroulement et pour régler le réglage des enroulements.
Processus du produit
1)Le noyau en fer est en tôle d'acier au silicium de haute qualité.La surface est recouverte d'un revêtement anticorrosion et d'une bonne dissipation thermique pour assurer une faible perte et une résistance à la corrosion du transformateur.
2) L'enroulement haute tension a une chute continue vers le bas du disque avec un conducteur en bande ((alumium ou cuivre) et une double couche d'isolation.
3)L'enroulement à basse tension est fait de feuille d'aluminium ou de cuivre et enroulé avec une feuille isolante pré-enveloppée de résine époxy.Le serpent est durci dans un four pour former un enroulement très compact.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) Dans la chambre de coulée sous vide, la résine est versée dans le moule pour durcir et former une structure de corps en FRP de haute résistance.
Principales données
| données de spécifications du transformateur | ||||
| Je ne veux pas. | Détails | Unité | Spécification | Nom de l'entreprise |
| 1 | Le type | ~ | résine de coulée, de type sec | |
| 2 | Capacité nominale | KVA | 1000 | |
| 3 | Numéro de phase | ~ | 3 | |
| 4 | Voltage d'entrée nominale | V |
14400, 13800,13200,12470, 7200, 4160
|
|
| 5 | Voltage de sortie nominal | V |
480Y/277
|
|
| 6 | Type de prise | ~ | hors circuit | |
| 7 | Plage de détection | % | ± 2*2,5% | |
| 8 | Méthode de refroidissement | ~ | AN/AF | |
| 9 | Fréquence nominale | Hz | 60 | |
| 10 | Groupe vecteur | ~ |
Je vous en prie.
|
|
| 11 | Classe d'isolation | ~ | F (155°C) | |
| 12 | Hausse de température | Le K. | 100 | |
| 13 | Perte au déchargement | W |
2200
|
Tolérance de 10% |
| 14 | Perte au cours de la charge (120°C) | W | 10050 | |
| 15 | Impédance | % | 5% | |
| 16 | Matériau d'enroulement | ~ | D'aluminium | |
| 17 | Matériau de base | ~ | acier au silicium | |
| 18 | Condition de fonctionnement | ~ | à l'intérieur | |
| 19 | Le niveau de la mer | M | ≤ 1000 | |
Spécification
| Spécifications du produit | ||||||||
| Capacité nominale (KVA) |
Haute tension (KV) |
Basse tension (KV) |
Symbole de connexion | Perte de charge (W) |
Perte au cours de la charge (W) |
Pas de courant de charge (en %) |
Dimension Je vous en prie. (mm) |
Le poids Pour les produits de base: |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 Je vous en prie. |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
|
