| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-37,5/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | Une seule phase | Capacité nominale: | 37.5Kva ou personnalisé |
|---|---|---|---|
| Voltage primaire: | 12470GrdY/7200 | Voltage secondaire: | 240/120 |
| Hausse de température: | 65°C | Classe de refroidissement: | KNAN; auto-refroidi |
| Matériau d'enroulement: | D'autres métaux | Efficacité: | 98.90% |
| Surligner: | Transformateur monté sur le plateau 37,5 Kva,Transformateur monté sur une plate-forme de refroidissement KNAN |
||

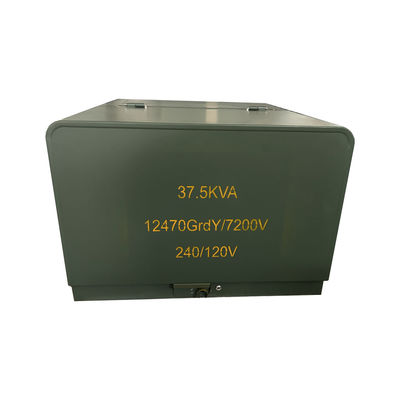

Transformateur à plateau à huile monophase de type 12470V à 120V 25kva 37,5Kva 50Kva 75Kva 100Kva
1)Les transformateurs monophasés sont placés dans un armoire avec portes et serrures, généralement à l'extérieur.
2)Tous ces transformateurs de distribution sont isolés à l'huile, réfrigérés à l'eau, disponibles en boucle ou en alimentation radiale, et sont à face morte.
3) Ces transformateurs se présentent en deux configurations de base, l'alimentation radio et l'alimentation en boucle, qui sont sélectionnées en fonction du type de circuit sur lequel les transformateurs seront insérés.
Détails du produit
Principales données
| Type de transformateur | Montage sur plateau, type II |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Une seule phase |
| Capacité | 37.5 KVA |
| Groupe de vecteurs | II6 |
| Voltage primaire | Le montant de l'aide est fixé au montant de l'aide. |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Wye au grain |
| BIL primaire | 95 KV |
| Voltage secondaire | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Déplacement à double enroulement en phase unique |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance | 2% typique |
| Matériau d'enroulement | D'autres métaux |
| Dimensions* | 34Pour les appareils à combustion électrique, la valeur de l'échantillon doit être égale ou supérieure à: |
| Poids à sec (hors huile) * | 507.05 lb |
| Poids total (liquide rempli) * | 1432.98 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité | 98.90% |
| Aucune perte de charge (en watts) * | +/- 135 W |
| Perte de charge (en watts) | +/- 590 W |
Caractéristique
1) le revêtement du réservoir du transformateur monophasé excède le C57,12.8 et C57,12.29- Pleine conformité avec l'IEEE C57.12.28 normes d'intégrité du boîtier.

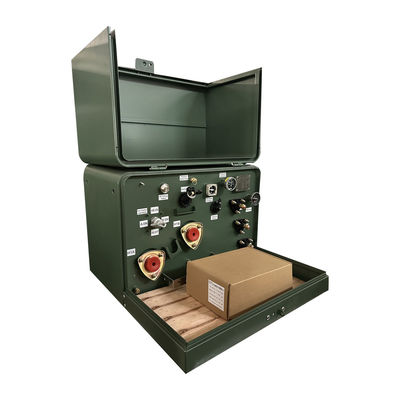

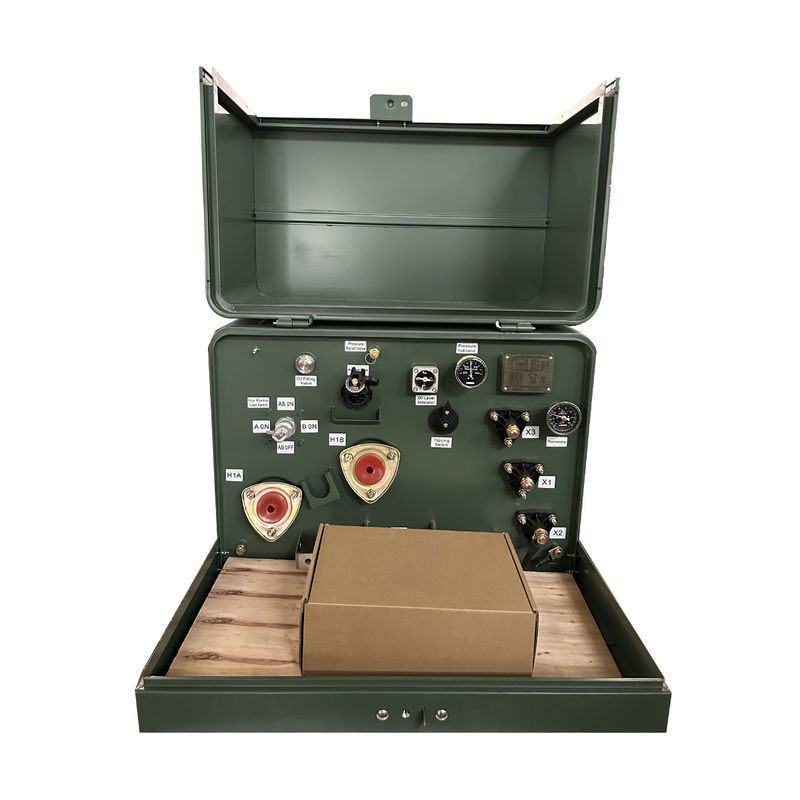

2) Deux puits de bousculade universels à haute tension serrés à l' extérieur pour l' alimentation en boucle ou un puits de bousculade serré à l' extérieur pour l' alimentation radiale.
3)Trois boîtiers à basse tension serrés à l'extérieur avec boutons en cuivre filetés, comprenant un terminal neutre entièrement isolé avec courroie de terre amovible.
4)Montages de boîtiers en relief; fond de compartiment d'huile creusé.
5)Préparations de levage en acier inoxydable à filetage, montées à flush.
6)Dispositif automatique de levage de pression.
7)Huile minérale électrique avec inhibiteur d'oxydation.
8)Coupe amovible avec des broches et des barils en acier inoxydable résistant à la corrosion, boîtier en acier doux et seuil amovible fixé avec du matériel en acier inoxydable.
9) Surfaces supérieures en dôme sur le capot et le compartiment huile pour éviter la rétention d' eau.
10)Soucoupe de remplissage d'huile/soucoupe de niveau d'huile;Soucoupe de vidange d'huile;Dispositions de mise à la terre du réservoir.
11) Ensemble de verrouillage résistant à la corrosion avec boulon de sécurité à penta-tête captive, écrous flottant et cadenas.
Spécification
| Transformateur monophasé de 25kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (en %) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 Les personnes physiques et morales qui ne sont pas membres de la famille | 110 220 230 400 480 | II0, II6 | Les équipements électroniques | 10,0 à 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Le dessin
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
