| Nom De Marque: | WINLEY |
| Numéro De Modèle: | SCB10-2000/0. Je vous en prie.8 |
| Nombre De Pièces: | 1 unité |
| Prix: | $10000-$100000 |
| Détails De L'emballage: | boîtier en contreplaqué |
| Conditions De Paiement: | T/T |

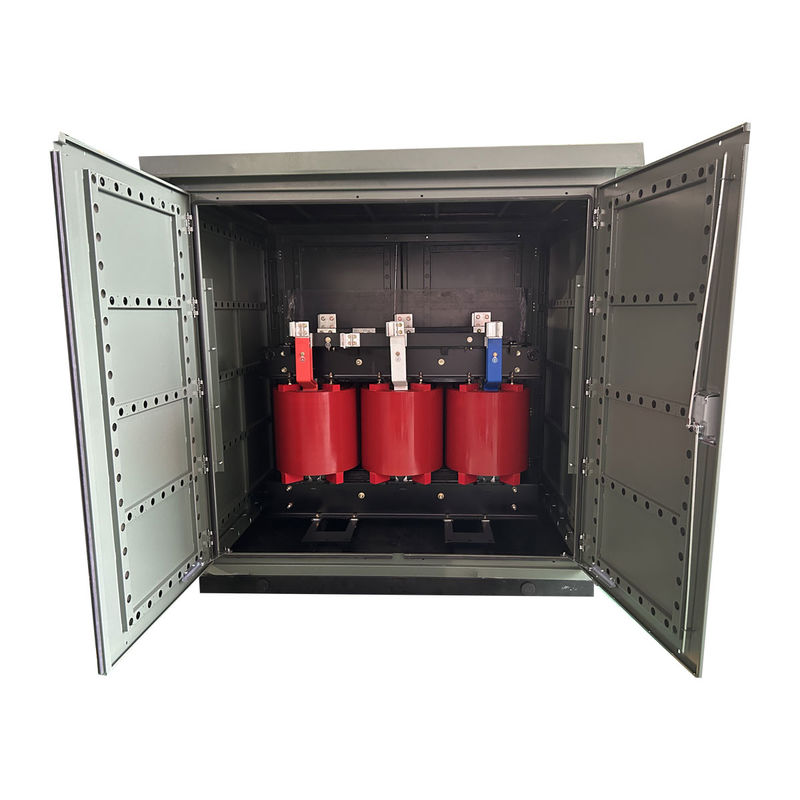

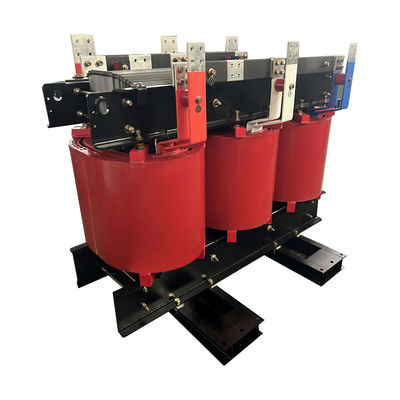

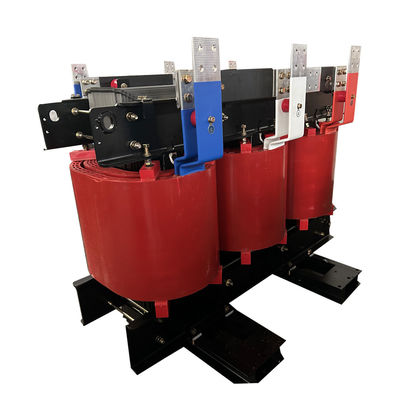

Transformateur à résine moulée de type sec Transformateur à distribution en trois phases 2000kva
Le transformateur de puissance de type sec est un transformateur de type sec à haute résistance électrique, résistance mécanique et résistance à la chaleur.Il convient particulièrement aux immeubles de grande hauteurIl s'agit d'un lieu important pour les entreprises, les aéroports, les centrales électriques, les centres commerciaux, etc.
Principales données
| Détails | Unité | Spécification |
| Le type | ~ | type sec, résine de fonte |
| Capacité nominale | KVA | 2000 |
| Numéro de phase | ~ | 3 |
| Voltage primaire | KV | 0.8 |
| Voltage secondaire | KV | 0.43 |
| Type de prise | ~ | déchargement |
| Méthode de refroidissement | ~ | AN/AF |
| Fréquence nominale | Hz | 50 |
| Groupe vecteur | ~ | Je suis désolé. |
| Classe d'isolation | ~ | F |
| Hausse de température | Le K. | 100 |
| Perte au déchargement | W | 4230 |
| Perte de charge au cours de la conduite (120°C) | W | 17800 |
| Impédance | % | 3.5 |
| Matériau d'enroulement | ~ | - Je vous en prie. |
| Matériau de base | ~ | acier au silicium |
Caractéristiques du transformateur sec
1) Résistant à l'humidité et à la corrosion, il peut fonctionner normalement à 100% d'humidité, en particulier pour le travail dans des conditions environnementales extrêmes.
2) Perte de chaleur, faible décharge locale, faible bruit et forte capacité de dissipation thermique, peut fonctionner à 150% de la charge nominale.
3) La résistance mécanique totale de la bobine coulée résiste à un court-circuit soudain.
4)Sauf, prévention incendie, pas de pollution, peut être installé directement dans le centre de charge.
5) Maintenance et installation simples, coûts d'exploitation globaux réduits.
Spécification
| Capacité nominale | Haute tension | Faible | Symbole de connexion | Perte de charge | Perte au cours de la charge | Pas de courant de charge | Le poids | Indépendance du court-circuit |
| (KVA) | (KV) | Voltage | (W) | (W) | (en %) | (KG) | (en %) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Je vous en prie. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
caractéristiques structurelles
1)Le noyau de fer est en tôle d'acier au silicium de haute qualité.La surface est recouverte d'un revêtement anticorrosion et d'une bonne dissipation thermique pour assurer une faible perte et une résistance à la corrosion du transformateur.
2) L'enroulement haute tension a une chute continue vers le bas du disque avec un conducteur en bande ((alumium ou cuivre) et une double couche d'isolation.
3)L'enroulement à basse tension est en feuille d'aluminium ou de cuivre et enroulé avec une feuille isolante pré-enveloppée de résine époxy.Le serpent est durci dans un four pour former un enroulement très compact.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) Dans la chambre de coulée sous vide, la résine est versée dans le moule pour durcir et former une structure de corps en FRP de haute résistance.
|
