| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-167/5 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | Une seule phase | Capacité: | 167 KVA |
|---|---|---|---|
| Classement d'isolation: | Isolation de classe E - 120°C, 248°F | Impédance: | 10,0 à 4,5% typique |
| Voltage primaire: | 12000V | Voltage secondaire: | Pour les appareils à commande numérique |
| Hausse de température: | 65°C | Matériel de enroulement: | D'autres métaux |
| Surligner: | Transformateur de distribution monté sur un poteau aérien,Transformateur de distribution monté sur un poteau 167kva,Transformateur de distribution aérienne monophasé |
||

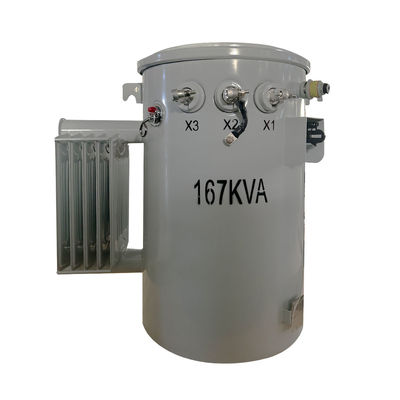

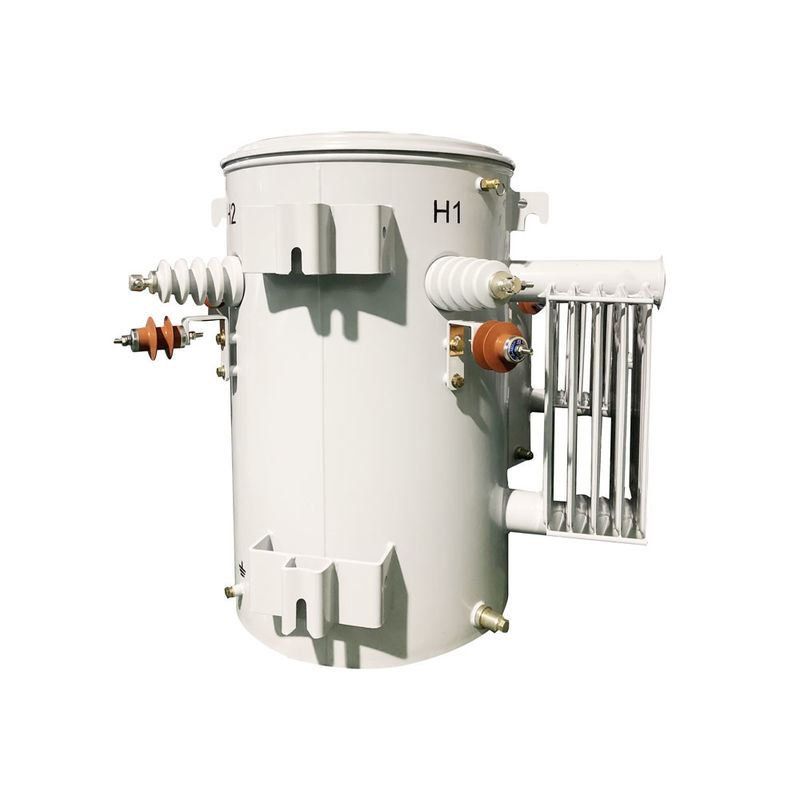

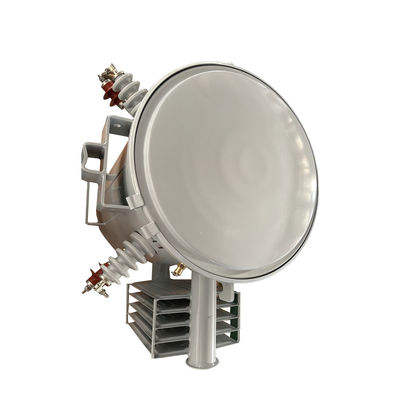

Transformateur de distribution montagé sur un pôle aérien à phase unique 167kva 12kv
Caractéristique de performance
Les transformateurs monophasés montés sur des poteaux sont plus petits en raison des besoins de distribution d'énergie et des caractéristiques de charge variables par rapport aux transformateurs triphasés.avec des transformateurs de plus grande capacité nécessitant des dimensions plus grandes pour accueillir des composants et des mécanismes de refroidissementLa réduction des pertes pour une transmission efficace de l'énergie affecte la taille physique.et pertes associéesCes facteurs façonnent la conception optimale pour assurer une distribution fiable de l'énergie.
Principales données
| Type de transformateur | Transformateur de distribution aérienne de type classique |
| Configuration du transformateur | Poteaux remplis de liquide montés |
| Phases | Une seule phase |
| Capacité | 167 KVA |
| Voltage primaire | 12000V |
| Classe de tension primaire | Classe 15 kV |
| BIL primaire | 125 kV |
| Voltage secondaire | Pour les appareils à commande numérique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: |
| Classe de tension secondaire | 1Classe de 2 kV |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance | 10,0 à 4,5% typique |
| Type de connexion primaire | L' écoulement en direct |
| Normes d'efficacité | Répond aux normes du DOE 2016 et aux normes ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Poids du liquide* | 304.23 livres. |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 55 dBA |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Dimensions* | 43.31''-W x 35.04''-D x 51.18''-H |
| Efficacité | 990,10% |
| Aucune perte de charge (en watts) | +/- 455 W |
| Perte de charge totale (en watts) | +/- 1 833 W |
Les spécifications
| Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
dessins de conception
Les accessoires
Images de production
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
