| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Numéro de modèle: | SCB10-5600/35 Les produits de base |
| Quantité de commande min: | 1 unité |
| Prix: | $10000-$100000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Certification: | ISO/CE | Le type: | transformateur sec |
|---|---|---|---|
| Capacité nominale: | 5600 KVA ou personnaliser | Méthode de refroidissement: | AN/AF |
| Fréquence: | 50/60 Hz | Matériel: | D'autres métaux |
| La norme: | AS60076 | Hausse de température: | 100℃ |
| Surligner: | Transformateurs de type sec 33kv,Transformateurs de type sec,Transformateur de distribution électrique 5600kva |
||

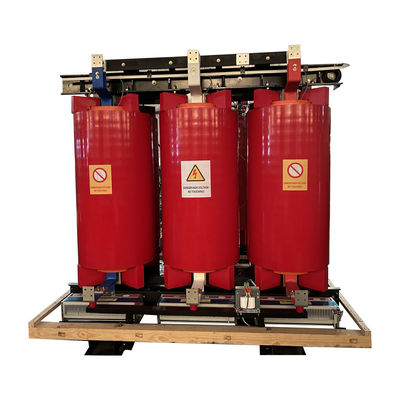

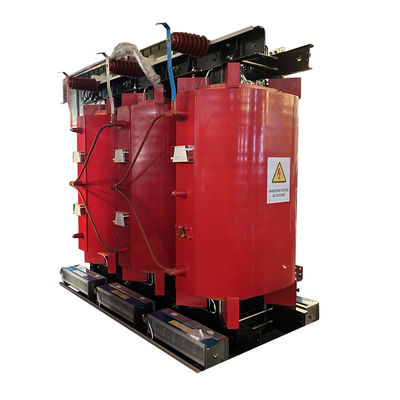

Coils en résine coulée pour transformateurs de type sec 33kv Transformateur de distribution électrique step down 5600kva
Caractéristiques du transformateur sec
1) Résistant à l'humidité et à la corrosion, il peut fonctionner normalement à 100% d'humidité, en particulier pour le travail dans des conditions environnementales extrêmes.
2) Perte, faible décharge locale, faible bruit et forte capacité de dissipation de chaleur, peuvent fonctionner à 150% de la charge nominale.
3) La résistance mécanique totale de la bobine coulée résiste à un court-circuit soudain.
4) Sécurisé, prévention incendie, pas de pollution, peut être installé directement dans le centre de charge.
5) Maintenance et installation simples, coûts d'exploitation globaux réduits.
caractéristiques structurelles
1)Le noyau de fer est en tôle d'acier au silicium de haute qualité.La surface est recouverte d'un revêtement anticorrosion et d'une bonne dissipation thermique pour assurer une faible perte et une résistance à la corrosion du transformateur.
2) L'enroulement haute tension a une chute continue vers le bas du disque avec un conducteur en bande ((alumium ou cuivre) et une double couche d'isolation.
3)L'enroulement à basse tension est en feuille d'aluminium ou de cuivre et enroulé avec une feuille isolante pré-enveloppée de résine époxy.Le serpent est durci dans un four pour former un enroulement très compact.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) Dans la chambre de coulée sous vide, la résine est versée dans le moule pour durcir et former une structure de corps en FRP de haute résistance.

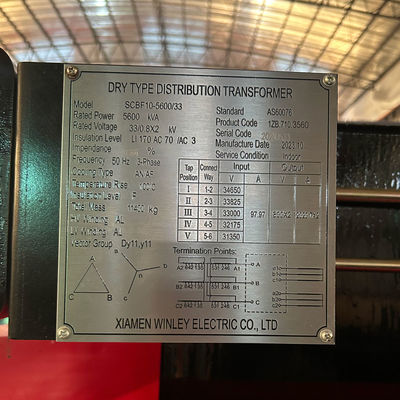

Principales données
| Le type | Type sec, résine fondue |
| Numéro de modèle | SCB10-5600KVA/33 à 0,4KV |
| Les phases | 3 |
| Capacité nominale |
5600KVA
|
| Type d'isolation | F/H |
| Méthode de refroidissement | AN/AF |
| Voltage primaire | 33kv |
| Voltage secondaire | Pour les appareils électriques |
| Groupe de vecteurs |
Dy11
|
| Dimension d'exploitation | ± 2 × 2.5 |
| Fréquence nominale | 50 Hz/60 Hz |
| Hausse de température | 100°C |
| Impédance | 9% |
| Perte sans charge | 8870W |
| Perte au cours de la charge ((120°C) | 55320W |
| Matériau d'enroulement | D'aluminium ou de cuivre |
| Taux du PI | Pour les appareils de protection des données |
|
Le poids
|
11500 |
| Matériau de base | Acier au silicium |
| La norme | ANSI, IEC |
| Certifié | Pour les appareils électroniques |
Spécification
| Capacité nominale | Haute tension | Faible | Symbole de connexion | Perte de charge | Perte au cours de la charge | Pas de courant de charge | Le poids | Indépendance du court-circuit |
| (KVA) | (KV) | Voltage | (W) | (W) | (en %) | (KG) | (en %) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Je vous en prie. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |

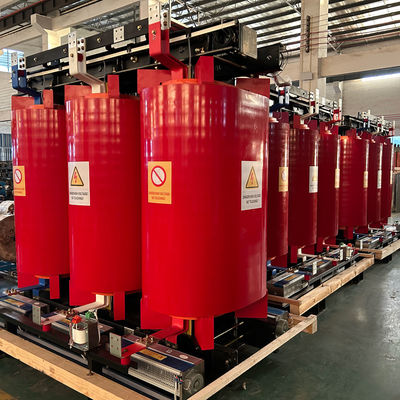

Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
caractéristiques structurelles
1)Le noyau de fer est en tôle d'acier au silicium de haute qualité.La surface est recouverte d'un revêtement anticorrosion et d'une bonne dissipation thermique pour assurer une faible perte et une résistance à la corrosion du transformateur.
2) L'enroulement haute tension a une chute continue vers le bas du disque avec un conducteur en bande ((alumium ou cuivre) et une double couche d'isolation.
3)L'enroulement à basse tension est en feuille d'aluminium ou de cuivre et enroulé avec une feuille isolante pré-enveloppée de résine époxy.Le serpent est durci dans un four pour former un enroulement très compact.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) Dans la chambre de coulée sous vide, la résine est versée dans le moule pour durcir et former une structure de corps en FRP de haute résistance.
